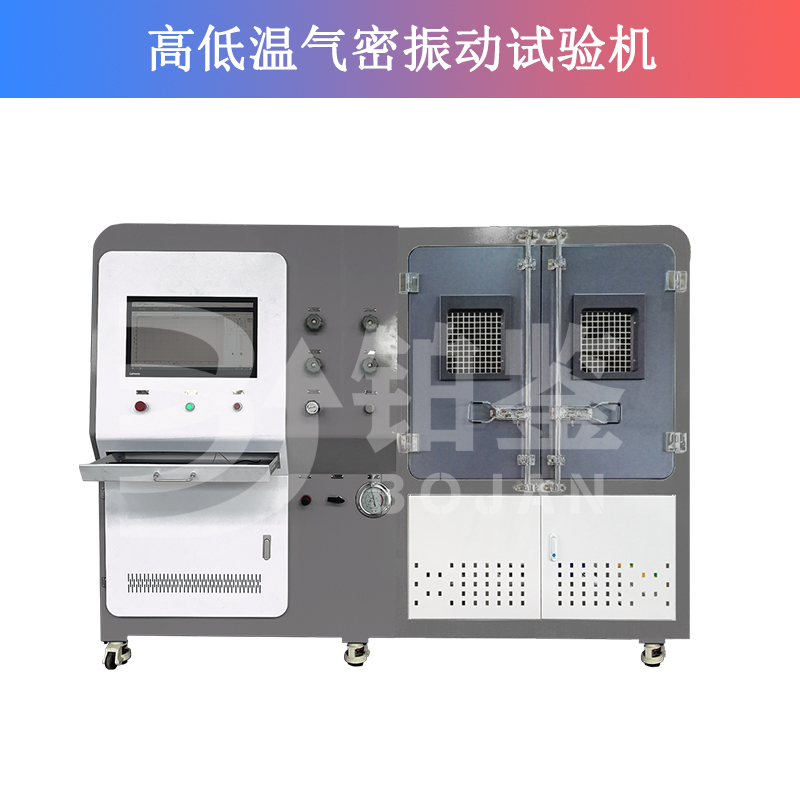

高低溫氣密振動試驗機主要振動系統、氣密試驗機、高低溫箱、操作軟件組成。按照下圖在通入規定氣壓、環境箱內進行振動試驗。

GB16897—2022《制動軟管的結構、性能要求及試驗方法》
8.3.21耐振動性

1、振動試驗機可以調節振動頻率和振幅，運行平穩，不出現共振現象；
2、氣密試驗機包含調壓閥和比例閥等組成，可根據設定壓力自動調節；
3、氣密試驗機具有測量試樣泄漏量的裝置
4、高低溫箱溫度在-40℃-150℃調節
5、試樣振動安裝裝置可調節試驗松弛量。
6、操作軟件，通過壓力變送器采集試樣內部氣體壓力，軟件中自動監測壓力，并繪制壓力-時間曲線；存儲在報告中；
7、振動系統：垂直方向的機械振動，通過連桿，將振動機構深入環境箱內，連接被測樣件；帶動被測樣件按照一定的振幅和頻率進行振動；

1、高低溫試驗箱尺寸：1000mm*800mm*800mm
2、塑料軟管自由長度：460±5mm；
3、測試通道：1路
4、控制方式：計算機軟件控制設定，自動完成
5、氣壓壓力范圍：氣壓范圍：0.1～1MPa；
6、壓力分辨率：0.01MPa
7、壓力測量精度：±0.25%F.S；
8、壓力控制精度：±1%F.S
9、保壓壓力保壓時間通過計算機軟件任意設定；
10、測試工位：1路
11、每一路獨立測試泄漏，質量流量計0-20ml/min，準確度±1.0%F.S
12、高低溫箱：1）控制方式：儀表PID控制
              2）溫度范圍：-40℃～150℃
              3）顯示精度：0.1℃
              4）溫度偏差：≤±1℃
              5）溫度均勻度：≤±2℃
              6）升溫平均速度≥2℃/min
              7）降溫平均速度≥2℃/min
              8）PT100鉑熱電阻（A級）
              9）內殼材料采用高級不銹鋼鏡面板（SUS304）
              10）箱體側壁留壓力管路進出口，方便連接到供壓系統
              11）鎳鉻合金電熱絲加熱
              12）時間：0～999h999min內可任意設定，自動計時
13、松弛量可調；
14、振動系統：1）振動方向：垂直方向
              2）振幅：±（1-20）mm（可調）
              3）振幅精度：±0.25mm
              4）振動頻率：0-20Hz±0.5Hz
              5）振幅越大，頻率越低，滿足標準±6.35mm、10Hz要求
15、電源：220V 50Hz
16、保護功能：超溫保護、超壓保護、缺項保護功能、門鎖聯動保護（門開停機）
