防爆溫度控制器
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
防爆溫度控制器按照GB3836-2000《爆炸性環境用防爆電氣設備》的有關規定制造，防爆標志“ExdIICT4”，產品分陸用和船用兩類，適用于二區爆炸性氣體混合物T1-T4溫度級別場合自動控制管線或罐體的介質工藝溫度。
1、產品主要技術參數
名稱 | 型號 | 額定電壓 | 額定電流 | 控溫范圍 | 控溫精度 | 通斷差動 | 防護等級 | 防爆檢驗合格證證書 |
溫度控制器 | BJW51(BJW86) | 220/380V | 15A | 10-120℃ | ±2.5℃ | ≤4℃ | IP56 | CNE*00.021 |
船用溫控器 | E507S-LSC | 50-200℃ | CNE*00.022 |
2、產品簡介
溫控器主要由芯盒1、接線盒2、盒座3、控溫元件和測溫毛細管4、溫度調節盒5、交鋒材料等組成。芯盒里裝 有控溫元件?？販卦{(diào)節軸和測溫毛細管采用隔爆結構和膠封結構，供控制電纜的進線和出線使用。產品結構見下圖：
3、溫控器工作原理
溫控器感溫包接觸到的被控介質溫度升高時，溫包中的液體受熱膨脹，當被控介質超過設定溫度時，T1、T2觸點斷開，于是自動切斷電源，停止伴熱。此時，感溫包溫度慢慢降低；當溫度低于設定溫度時，觸點T1、T2重新閉合，又自動恢復送電。
4、溫控器的安裝使用與維護
(1)打開溫控器接線盒蓋，擰下接套，將進、出線電纜各自穿過接套、壓圈、橡膠密封圈進入接線腔。
(2)在工作電壓為220V/110V的單相系統中，將進、出線中各自一根芯線分別裝在“T1”和“T2”接線柱上，剩下的一根進線和一根出根接在“短接”線柱上，然后擰緊接套，上緊接線蓋螺釘。

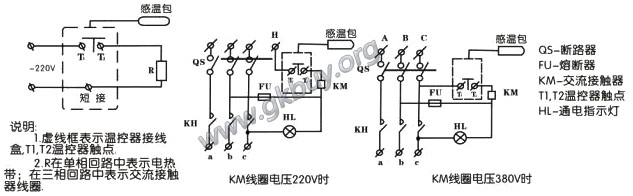

(3)在380V三相系統中，必須增加一只交流接觸器KM，將其主觸點接入負載回路，溫控器的觸點T1、T2接入220V或380V的控制回路，通過KM線圈得電、失電來控制負荷回路的通與斷。安裝時，來自配電箱的一根二芯控制電纜通過一只線咀進入接線腔，接在溫控器T1、T2觸點上，另一只線咀空著不用。其電氣原理見下圖：
(4)打開溫度調節蓋，將旋鈕上的介質工藝溫度數對準芯殼上的紅色上基準點，然后上緊盒蓋螺釘。
(5)將盒座用管卡固定在管道的適當部位(一般在電源接線盒附近)，并將測溫毛細管用耐熱壓敏膠帶敷設在被測管道表面，感溫包用鋁箔膠帶緊貼在管道被測溫度的部位上，并用耐熱壓敏膠帶扎牢。測溫毛細管安裝部位應遠離電伴熱帶，以防誤動作。
(6)電源線接入電網，控制線通過防爆電源接線盒接入電伴熱帶，檢查無誤后即可送電工作。
(7)溫控器安裝注意事項
a、感溫包只能水平安裝、盒垂直向下安裝，否則會出現溫度不穩定現象。
b、接線盒如有變形、裂痕盒損壞，應停止使用，更換新的溫控器。
(8)溫控元件是否正常工作的判斷方法
將萬用表電阻擋接觸“T1”、“T2”觸點：從低到高轉動調溫旋鈕，在氣溫刻度線附近(溫包放在空氣中)能聽到“卟卟”觸點開閉響聲，且萬用表指針由“斷→通”，則表示正常；若指針不動，表示溫控元件已壞。
