RDP2-J3型單相恒功率電熱帶
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description

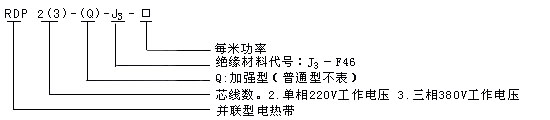

型號
型號規格
| 型號 | 功率（W/M） | 尺寸（a×b） | 重量（Kg/hm） |
| RDP2-J3-10（20） | 10（20） | 7.1×5.1 | 8.5 |
| RDP2-J3-30（40） | 30（40） | 8.2×5.3 | 9.5 |
| RDP2（Q）-J3-10（20） | 10（20） | 8.1×6.1 | 15.5 |
| RDP2（Q）-J3-30（40） | 30（40） | 9.2×6.3 | 16.5 |
概述
恒功率并聯電熱帶單位長度的發熱量恒定，輸出功率不受環境溫度變化而改變，在線長度上可任意剪切。此外電熱帶有柔韌性，可以很方便地緊貼在管道表面，外層金屬鎧 裝增加其強度，且能傳熱、散熱、能作為傳靜電的產生并安全接地，三相恒功率并聯電熱帶更適用于長管線、大口徑管線的伴熱，且三相負荷平衡。 用于工廠一區、二區爆炸氣體混合物T3—T4組場合使用。
結構原理
恒功率電熱帶是將兩根相互平行之鍍鎳銅繳線包覆于氟化物絕緣層中，作為電源母線，并且在內絕緣層外纏繞鉻合金電熱絲，每隔一固定距離即將電熱絲與線焊接，形成一連續并聯之電阻，當電源銅母線通電后，各并聯電阻隨之發熱，即形成一連續發熱之電熱帶。（但需配溫控器進行控溫）
技術參數
| 型號 | RDP2-J3-10 RDP2（Q）-J3-10 | RDP2-J3-20 RDP2（Q）-J3-20 | RDP2-J3-30 RDP2（Q）-J3-30 | RDP2-J3-40 RDP2（Q）-J3-40 |
| 項目 | ||||
| 工作電壓 | 220V | 220V | 220V | 220V |
| 額定功率W/m | 10 | 20 | 30 | 40 |
| 絕緣電阻 | ≥50MΩ/hm | ≥50MΩ/hm | ≥50MΩ/hm | ≥50MΩ/hm |
| 最高承受溫度 | 205℃ | 205℃ | 205℃ | 205℃ |
| 維持溫度 | ≤150℃ | ≤120℃ | ≤90℃ | ≤70℃ |
| 最高暴露溫度 | 50℃±10℃ | 65℃±10℃ | 86℃±10℃ | 105℃±10℃ |
| 介電強度 | ≥2000V/min | ≥2000V/min | ≥2000V/min | ≥2000V/min |
| 防護等級 | IP54 | IP54 | IP54 | IP54 |
| 防爆等級 | EXeIIT3/T4 | EXeIIT3/T4 | EXeIIT3/T4 | EXeIIT3/T4 |
| 使用長度（單電源點） | ≤210m | ≤180m | ≤150m | ≤140m |
| 安裝溫度 | ≥-40℃ | ≥-40℃ | ≥-40℃ | ≥-40℃ |
| 彎曲半徑 | ≥5b | ≥5b | ≥5b | ≥5b |
產品特點：
恒功率并聯式電熱帶由多個發熱節在整個長度上并聯相接，能按實際需要切割長度，發熱時必須與溫控器配套使用，可精確設定介質溫度，實現自動控制。其單位長度的發熱量恒定，使用的電熱帶越長，輸出的總功率越大。此外電熱帶因富有柔軟性，可以緊貼管道表面，外層金屬屏蔽網能起到傳熱和散熱的作用，提高電熱帶的整體強度，同時還可以用做安全接地線。所以廣泛應用于管道、閥門、小型儲罐、泵體等的保溫、防凍、加熱。
加強型電熱帶是在普通型電熱帶外層再包復一層防腐絕緣層，其余結構與普通型電熱帶相同，加強型電熱帶除具有普通型電熱帶的優點外，還具有機械強度高，防腐能力強等特點。
應用范圍：
a：在正常情況下連續流動的低凝固管線，可防止介質停流而凝固。
b：有嚴格要求的管線伴熱和保溫（與數顯溫控，模塊配合使用）。
c：自來水管線、閥門的防凍、保溫。
d：液位計的防凍保溫。
e：大、中、小型罐體的伴熱保溫。
f：長距離輸油管線的伴熱保溫。
