ETM-1V-300單相電壓監控繼電器
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
ETM-1V-300、ETM-1V-300SO、ETM-1V-300SU單相電壓監控，依據用戶設定值實現對單相電的欠壓、過壓故障的監控。該模塊具有雙刀雙擲繼電器輸出。產品采用20～260V a.c./d.c.供電。電源、輸入和輸出三隔離。
主要技術參數
通道數：一進一出、一入二出
供電電壓：20V～260V,a.c./d.c.
消耗電流：（24V,d,c.供電，繼電器勵磁）:≤60mA
?。?20V,a.c.供電，繼電器勵磁）:≤4VA
輸入信號：
輸入信號：?jiǎn)蜗嘟恢绷麟妷?br/> 交流信號頻率:48Hz～63Hz
額定電壓（Un）：U1：30V，a.c./d.c.
U2：60V，a.c./d.c.
U3：300V，a.c./d.c
最高電壓：U1：100V，a.c./d.c.
U2：150V，a.c./d.c.
U3：440V，a.c./d.c.
監控模式：欠壓監控
欠壓設定范圍：5％～95％Un
過壓設定范圍：10％～100％Un
輸出延時時間設定范圍：0.2s～10s
設定精度：≤5％F.S.
輸出信號:
輸出信號：?jiǎn)蔚峨p擲繼電器
驅動能力：250V,a.c.,3A或30V,d.c.,3A
傳輸精度(20℃):≤5％F.S.
溫度漂移(-25℃～60℃): ≤0.1％F.S./℃
響應時間: ≤500ms
絕緣強度: 2500V,a.c.;1分鐘（電源、輸入、輸出之間）
絕緣電阻: ≥100MΩ;500V,d.c.
?。娫?、輸入、輸出之間與外殼之間）
電源保護: 電源反向保護
儀表結構: 德國菲尼克斯公司ME MAX系列塑殼結構
重量: 約150g
電磁兼容性: 符合GB/T 18268（IEC61326-1）
使用環境：
⑴ 周圍環境中不得有強烈振動、沖擊以及大電流和火花等電磁感應影響，空氣中應不含有對鉻、鎳、銀鍍層起腐蝕作用的介質；
⑵ 連續工作溫度:-25℃～＋60℃；
⑶ 貯存溫度:-40℃～＋80℃；
?、?相對濕度:10％～90％RH。
產品選型一覽表
產品名稱 | 型號 | 監控方式 | 輸入信號 | 供電方式 |
單相電壓監控繼電器 | ETM-1V-300SU | 欠電壓 | 0～30V/60V/300V AC/DC | 20～260V AC/DC |
ETM-1V-300SO | 過電壓 | |||
ETM-1V-300 | 欠電壓、過電壓、窗口 |

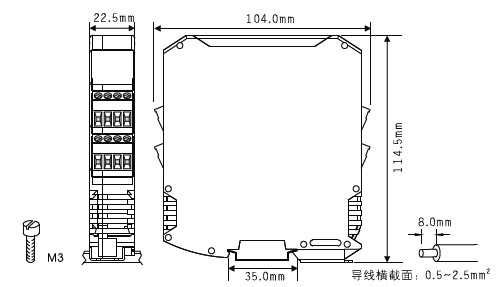

外形尺寸圖
