KH-6021頻率信號輸入隔離變送器/一入一出
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
主要技術規格
·將頻率信號輸入隔離處理，變送輸出與輸入的頻率信號成
·線性關系的直流電流或電壓信號。
本頻率信號隔離變送器采用獨立的直流電源供電方式。
● 供電電源
供電電壓范圍：20～30VDC
額定供電電壓：24VDC
電流消耗（24VDC供電時）：<30mA (1入1出)
<40mA (1入2出)
<45mA (2入2出)
● 輸 入

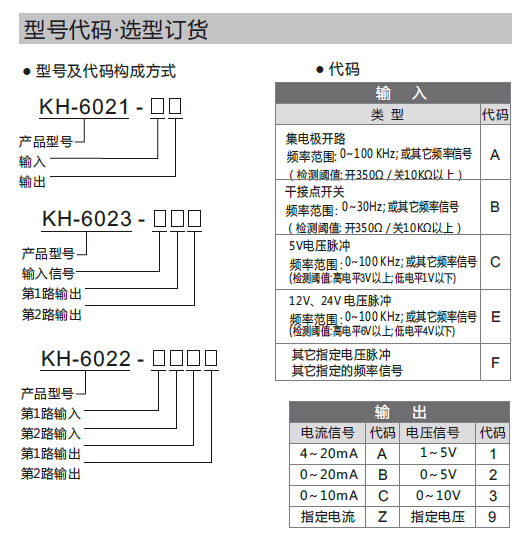

輸入形式(可選):
A.集電極開路
輸入頻率范圍：0~100 KHz; 或其它頻率信號
最小脈沖寬度：4μs以上（高電平 / 低電平）
檢測電壓/電流：5V DC / 2mA DC
檢測閾值：開 350Ω以下；關 10KΩ以上
B.干接點開關
輸入頻率范圍： 0~30 Hz; 或其它頻率信號
最小脈沖寬度：10ms以上（ON / OFF）
檢測電壓/電流：5V DC / 2mA DC
檢測閾值 ：開 350Ω以下；關 10KΩ以上
C.電壓脈沖
輸入頻率范圍：0~100 KHz; 或其它頻率信號
輸入電壓脈沖：5V、12V、24V (注：以訂貨時選定的為準 )
最小脈沖寬度：4μs以上 (高電平 / 低電平|)
檢測閾值：電壓脈沖為5V時,
高電平(V H ) 3 以上; 低電平(V ) 1 以
電壓脈沖為電壓脈沖時,
高電平(V H ) 以上; 低電平(V ) 以
輸入阻抗：10KΩ以上
端子間最大輸入電壓：±50V
● 輸 出
輸出信號：4～20mA；1V ～5V ；或其它指定信號
負載電阻：4~20mA 輸出時, ≤350Ω(出廠默認，可指定負載)
1～ 5V輸出時， ≥1 00KΩ
● 綜合參數
標準精度：±0.2%
溫度漂移：基本誤差 /10℃
響應時間：< 10ms
隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ / 500VDC
工作環境溫度： -20～＋60℃
機殼材質/防護等級：阻燃ABS / IP20
外形尺寸：16×116×110(mm)
