SWP9000多功能 隔離器、配電器、溫度變送器
SWP9000系列產品適合于非防爆領域應用,通過可靠隔離技術，有效解決工業自動化控制系統現場干擾問題, 保證系統的穩定性和可靠運行。
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
SWP9000系列產品適合于非防爆領域應用,通過可靠隔離技術，有效解決工業自動化控制系統現場干擾問題, 保證系統的穩定性和可靠運行。 具備多種類型規格可供選擇,基本滿足自控系統中各種信號的隔離、配電、轉換、分配、報警設定等功能要求。
型號及規格
| 名稱 | 規格及型號 | 輸入信號 | 輸出信號 | 功能 |
| 配電器（單通道） | SWP-9047 | 4~20mADC | 4~20mADC或1~5VDC | 它向兩線制變送器提供配電電源，并將變送器的信號隔離轉換為輸出 |
| 配電器（雙通道） | SWP-9036 | 4~20mADC | 4~20mADC或1~5VDC | |
| 配電器（一進二出） | SWP-9035 | 4~20mADC | 4~20mADC或1~5VDC | |
| 配電器/隔離器 | SWP-9039 | 4~20mADC | 4~20mADC或1~5VDC | |
| 隔離器（單通道） | SWP-9067 | 4~20mADC | 4~20mADC或1~5VDC | 輸入、輸出信號隔離轉換 |
| 隔離器（雙通道） | SWP-9039 | 4~20mADC | 4~20mADC或1~5VDC | |
| 隔離器（一進二出） | SWP-9034 | 4~20mADC | 4~20mADC或1~5VDC | |
| 隔離器（單通道） | SWP-9068 | 1~5VDC | 4~20mADC或1~5VDC | |
| 隔離器（雙通道） | SWP-9069 | 1~5VDC | 4~20mADC或1~5VDC | |
| 熱電偶溫度變送器 | SWP-9091 | 熱電偶（單路輸入） | 4~20mADC或1~5VDC （雙路隔離輸出） | 將溫度變送器的信號隔離轉換輸出 |
| 熱電阻溫度變送器 | SWP-9093 | 熱電阻（單路輸入） | 4~20mADC或1~5VDC （雙路隔離輸出） |
一般技術條件
| 精度 | ±0.2%F.S | 絕緣強度 | 輸入、輸出和電源之間，AC1500V/1分鐘 |
| 線性 | ±0.1%F.S | 絕緣電阻 | 輸入、輸出和電源之間，100MΩ（DC500V） |
| 負載電阻 | 250~750Ω | 消耗功利 | 1.5W（一路） |
| 溫度系數 | ＜100ppm/℃ | 電源 | DC24V±10% |
| 響應時間 | ＜0.1S（0-9%） | 工作溫度 | 0-40℃ ＜95%RH |
工作原理
SWP9000系列配電器是一種小型化卡裝式儀表，主要功能是通過直流轉換器為現場安裝的兩線制變送器提供一個隔離的電源，同時又將兩線制變送器輸送來的4～20mA DC信號轉換成與之隔離的1～5VDC/4～20mA直流信號，供給指示、記錄儀、模擬調節器、DCS系統，廣泛用于工業生產過程檢測與控制系統。因此本配電器是構成非防爆自動控制系統不可缺少的儀表品種，
SWP9000系列隔離器是一種小型化卡裝式儀表，主要功能是將4~20mADC或1~5VDC信號轉換成相互隔離的4~20mADC或1~5VDC輸出供給指示、記錄儀、模擬調節器、可編程單/多回路數字調節器、分散控制系統及工業過程控制機等，并組成各種各樣自動監視、控制系統。因此本隔離器是構成非防爆自動控制系統不可缺少的儀表品種，
特點
▲ 輸入、電源、輸出三者間相互隔離。
▲ 輸入過流保護

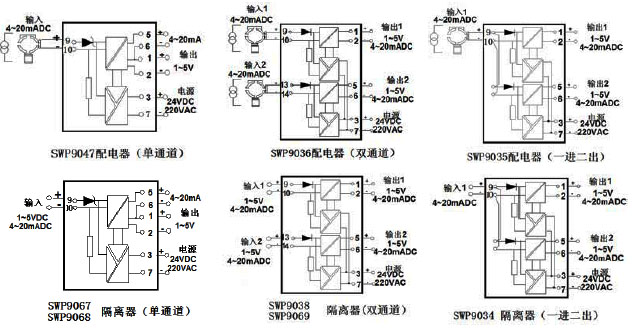

接線圖

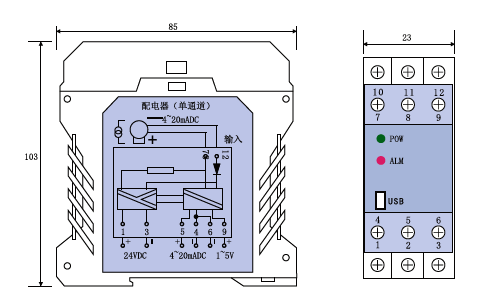

外形尺寸圖
