Description
智能手操器簡介
HART375C HART?手持器是支持HART?協議設備的手持通信器，它可以對所有符合HART?協議的設備進行配置、管理和維護。見圖1
HART375C手持器可以方便的接入4~20mA HART?協議儀表電流回路中，與HART?協議儀表進行通信，配置HART?儀表的設定參數（如量程上下限等），讀取儀表的檢測值、設定值，可以對儀表進行診斷和維護等等。該手持器支持HART?協議的第一主設備（HART?網橋等），也支持HART?協議的點對點和多點通信方式。
HART手持器連接

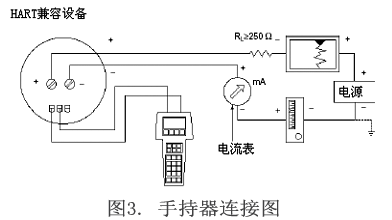

HART375C手持器可以在遠端控制室或儀表就地接入單獨對HART?儀表進行通信操作。連接如圖3所示，手持器可以并聯在HART?協議設備上，也可以并聯在其負載電阻（250Ω）上。連接時不必考慮引線的極性。
注意：為保證手持器通信正常，在回路中必須有最小值為250Ω的負載電阻。手持器不直接測量回路電流。
產品特點
◆ 支持延時關機：按壓開關鍵 I/O 一秒鐘以上，可打開或關閉手持器電源
◆ 輸出HART幅值自動控制：在噪聲較大的現場，HART信號輸出幅值將自動增加一倍
◆ 新增總線噪聲有源處理電路，通信效果更好
◆ 支持快捷鍵：用戶可通過使用數字快捷鍵直接進入相關功能
◆ 改良的新殼體設計，更具國際產品特色
◆ HART375手操器可選中文、英文界面
◆ 工作時間更長：三節南孚五號電池可連續工作150～200小時，并有電池電量指示
◆ 1％電池電量測量，顯示更準確
◆ 增加翠綠色背光，顯示更加清晰 （可用于昏暗/夜間環境操作）
◆ 用戶可主動關閉背光（通過按住右下角轉換鍵1秒以上可關閉或開啟背光）
◆ 智能手操器全功能支持?jǐn)?shù)十種儀表：SIMENS PDS、P300、LR200雷達物位計、 Rosemount 1151、3051、644、248、2051，SIMENS DSIII、PS2、SIPART PS2閥門定位器、Yokokawa EJA、EJAX，ABB，F(xiàn)OXBORO等（智能HART375手操器的中/英文支持儀表有所不同）
HART375手操器技術指標
1、外形尺寸
HART375C：228mm×100mm×60mm（手持部分為70mm 寬×36mm 厚）(不包括插頭和引出帶纜部分)。
2、HART接口部分
◇ HART接口符合HCF（HART通信基金會）協議，雙向半雙工1200bit/s方式工作
◇ HART接口可接收的共模電壓為±28V
◇ 漏電電流典型值小于 1.0uA@25℃
◇ HART接口通信距離<1500m
◇ HART375手操器具有抗EMI措施
◇ HART通信接口具有幅值自動倍增功能
3、PC接口部分
PC接口部分需要通過電平轉換器連接 PC 機串口，此端口用于升級儀表庫。
4、功耗指標
電源功耗：4.5VDC，19.8mA（工作狀態）。
5、電池的使用
供電電源：三節5 號（SIZE AA）堿性電池或鎳 氫充電電池。
連續工作時間：采用堿性電池時，典型值為 150小時。采用 2000mAH 充電電池時，典型值為 100 小時。
6、環境溫度要求
工作溫度范圍：0℃～+50℃ 儲存溫度范圍：-20℃～+55℃
7、液晶顯示屏
液晶顯示屏是 8 行×21 字符顯示，可以顯示 4行漢字。
在環境溫度過低時，智能手操器的液晶顯示器的響應速度會變慢，這是正?，F(xiàn)象；由于本設備帶有自動溫度補償電路，在環境溫度較高時，液晶顯示器仍然具有很好的對比度，方便您在不同環境的使用需求。
附件
手操器一臺（含四節干電池及皮包）
通訊電纜一條，包含魚嘴夾、彈簧夾掛鉤。同羅斯蒙特475通用。
說明書一本
