虹潤NHR-D23系列三相液晶智能電量變送器
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
 | 黑底白字的段碼液晶顯示 三相交流電壓、電流、功率因素、工頻周波、有功功率、無功功率、三相平衡功率輸入 模擬量、RS485、RS232信號、累積電能脈沖輸出 帶兩路報警功能 模塊化設計，體積小，功耗低 標準的35mmDIN導軌卡式安裝 |
概述
本產品是一款高性價比的智能電參數變送器，采用大規模集成電路，以低功耗的微處理器為核心，帶黑底白字的段碼液晶顯示，配備按鍵操作更加方便。它應用數字采樣技術對單相電氣線路中的電壓、電流、有功、無功、功率因素、頻率、有功電能、無功電能及視在功率進行實時測量與顯示，并通過RS485/RS232接口或模擬量變送輸出接口對被測量電量數據進行遠傳，廣泛應用于各種工業控制與測量系統及各種集散式/分布式電力監控系統中。 產品設計遵循電力儀表國標和行標GB/T22264-2008《安裝式數字電測量儀表》、JB/T10736-2007《低壓電動機保護器》、GB/T15576-2008《低壓成套無功補償裝置》、GB/T22387-2008《剩余電流動作繼電器》等標準。

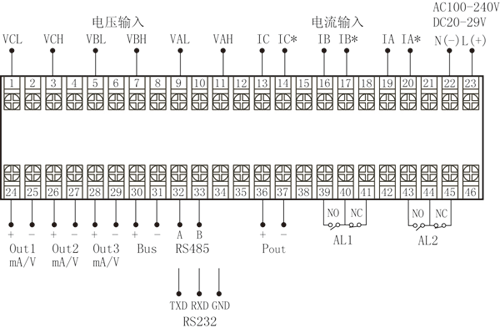

接線圖

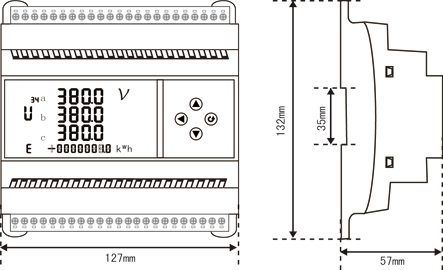

結構外型圖
技術參數
| 輸入 | |
| 輸入信號 | 交流0～600V輸入，600V以上由電壓互感器轉換為滿量程為100V的電壓輸入 |
| 交流0～5A輸入，5A以上由電流互感器轉換為滿量程為5A的電流輸入 | |
| 輸出 | |
| 輸出信號 | 4-20mA，0-10mA，0-20mA，1-5V，0-5V |
| 輸出負載 | 電流型≤500Ω，電壓型≥250KΩ |
| 報警輸出 | 繼電器，容量：AC220V/2A，DC24V/2A |
| 通訊 | MODBUS-RTU協議，RS485傳輸距離≤1000米，RS232傳輸距離≤10米；信號傳輸率≤9.6kbps |
| 電源 | |
| 電源 | DC24V(±10%)，AC100-265V 50/60Hz |
| 功耗 | ≤5W |
| 其它參數 | |
| 絕緣阻抗 (輸入/輸出/電源之間) | ≥100MΩ（500VDCJ時） |
| 耐壓強度 (輸入/輸出/電源之間) | 1500Vrms（1 min，無火花） |
| 工作溫度 | 0～50℃（無凝露、無結冰） |
| 相對濕度 | 25～85%RH |
| 保存溫度 | -10～60℃（無凝露、無結冰） |
| 安裝方式 | 35mmDIN導軌安裝 |
| 安裝尺寸 | 127*132*57mm(寬*高*深) |
| 測量精度 | 0.3%FS |
| 響應時間 | ≤1S |
| 電磁兼容性 | 符合GB/T18268工業設備應用要求（IEC 61326-1） |
儀表選型
| 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | ||||||||||||
| D23系列三相液晶智能電量變送器 NHR-D23 | - | □ | - | □ | / | □ | / | □ | - | □ | - | □ | - | □ | - | □ | |||
| 位 | 規格 | 注釋 | | | | | | ↓ □ | | | | | | | | | | | | | | | | | | | | | | | | | | ↓ □ | / | | | | | | | | | | | | | | | | | | | | | | | | | | ↓ □ | / | | | | | | | | | | | | | | | | | | | | | | | | | | ↓ □ | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | ↓ □ | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | ↓ □ | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | ↓ □ | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | ↓ A D | |||||||
| 7 | <輸入>(從列表中選擇代碼) | ||||||||||||||||||
| 代碼 | 類型 | ||||||||||||||||||
| A | 交流電流 （0-5A） | ||||||||||||||||||
| V | 交流電壓 （0-600V） | ||||||||||||||||||
| W | 有功功率 | ||||||||||||||||||
| Ep | 有功電能 | ||||||||||||||||||
| E3p | 三相平衡功率（不可切換） | ||||||||||||||||||
| War | 無功功率 | ||||||||||||||||||
| Eq | 無功電能 | ||||||||||||||||||
| VA | 視在功率 | ||||||||||||||||||
| Es | 視在電能 | ||||||||||||||||||
| COS | 功率因素 | ||||||||||||||||||
| Hz | 工頻周波 | ||||||||||||||||||
| 55 | 全切換 | ||||||||||||||||||
| 8/9/10 | <變送輸出>(從列表中選擇代碼) | ||||||||||||||||||
| 代碼 | 類型 | ||||||||||||||||||
| X | 無輸出 | ||||||||||||||||||
| 0 | 4-20mA | ||||||||||||||||||
| 1 | 1-5V | ||||||||||||||||||
| 2 | 0-10mA | ||||||||||||||||||
| 3 | 0-5V | ||||||||||||||||||
| 4 | 0-20mA | ||||||||||||||||||
| 11 | <報警輸出>(從列表中選擇代碼) | ||||||||||||||||||
| 代碼 | 類型 | ||||||||||||||||||
| X | 無輸出 | ||||||||||||||||||
| 2 | 2限報警 | ||||||||||||||||||
| 12 | <通訊輸出>(從列表中選擇代碼) | ||||||||||||||||||
| 代碼 | 類型 | ||||||||||||||||||
| X | 無輸出 | ||||||||||||||||||
| D1 | RS485通訊(Modbus RTU) | ||||||||||||||||||
| D2 | RS232通訊(Modbus RTU) | ||||||||||||||||||
| 13 | <累積脈沖輸出>(從列表中選擇代碼) | ||||||||||||||||||
| 代碼 | 類型 | ||||||||||||||||||
| X | 無輸出 | ||||||||||||||||||
| PO | 累積脈沖輸出 | ||||||||||||||||||
| 14 | <電源> | ||||||||||||||||||
| AC100-265V 50/60Hz | |||||||||||||||||||
| DC24V | |||||||||||||||||||
型號舉例：NHR-D23-W-0/X/X-2-X-X-A(A/0-5A；V/0-500V)
三相液晶智能電量變送器，三相有功功率輸入，輸入信號為0-5A、0-500V，一路輸出信號為4-20mA，帶兩路報警輸出，供電電源為AC100-265V。
備注：
輸出類型選擇累積脈沖輸出（按電壓、電流倍率的1倍計算）時，請?jiān)谟嗀洉r(shí)注明清楚測量類型和脈沖常數；
電流輸出與電壓輸出之間是不可切換的，需通過更改硬件完成，訂貨時請注明清楚；
訂貨時請?jiān)谶x型后標注輸入量程范圍；
特殊功能可訂制。
