YB系列精密壓力表
精密壓力表主要用來校驗工業用普通壓力表，也可在工藝現場精確測量對銅合金和合金結構等材質無腐蝕、非結晶、非凝固介質的壓力。
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
一、概述
精密壓力表主要用來校驗工業用普通壓力表，也可在工藝現場精確測量對銅合金和合金結構等材質無腐蝕、非結晶、非凝固介質的壓力。
該儀表在標度線下設置有境面環（A型B型），在使用中讀數更清晰精確。并帶有調整裝置（B型）。
二、結構原理
儀表由測壓系統、傳動機構、指示裝置和外殼組成。測壓彈性元件經特殊工藝處理，使其性能穩定可靠，與高精度的傳動機構配套調試后，能確保精確的指示精度。
儀表的工作原理是：當被測介質的壓力作用于彈性元件后，使其產生彈性變形一位移，經拉桿帶動傳動機構放大，由指示裝置指示被測壓力
三、主要技術參數
型 號 | 彈簧管材料 | 測量范圍MPa | 精確度等級 | 結構特點 |
| YB-150A | 錫磷青 | 0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1.0； | 0.4 | 鏡面 |
| YB-150B | 銅鉻釩鋼 | 0～1.6；0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；0～60 | 0.25 | 鏡面調零 |
使用環境條件：5～10℃，相對濕度不大于80%，且環境震動和壓力源的波動對儀表的精確讀數無影響。
溫度影響：使用環境溫度如偏離20±3℃（A型）或20±2℃（B型）時，則須考慮溫度附加誤差0.4%/10℃。
重量：1kg（A型）1.4kg（B型）

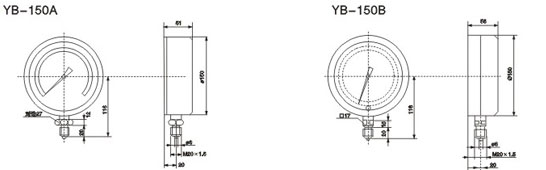

四、外形尺寸
精密壓力表常用規格型號
精密壓力表 YB-150 0-1.6MPa 0.4級
