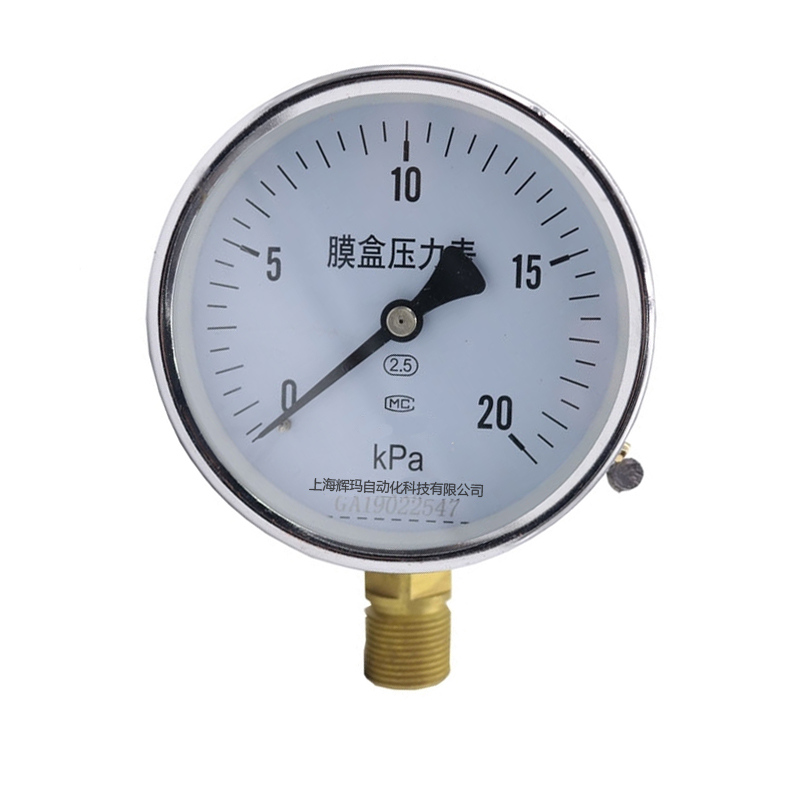

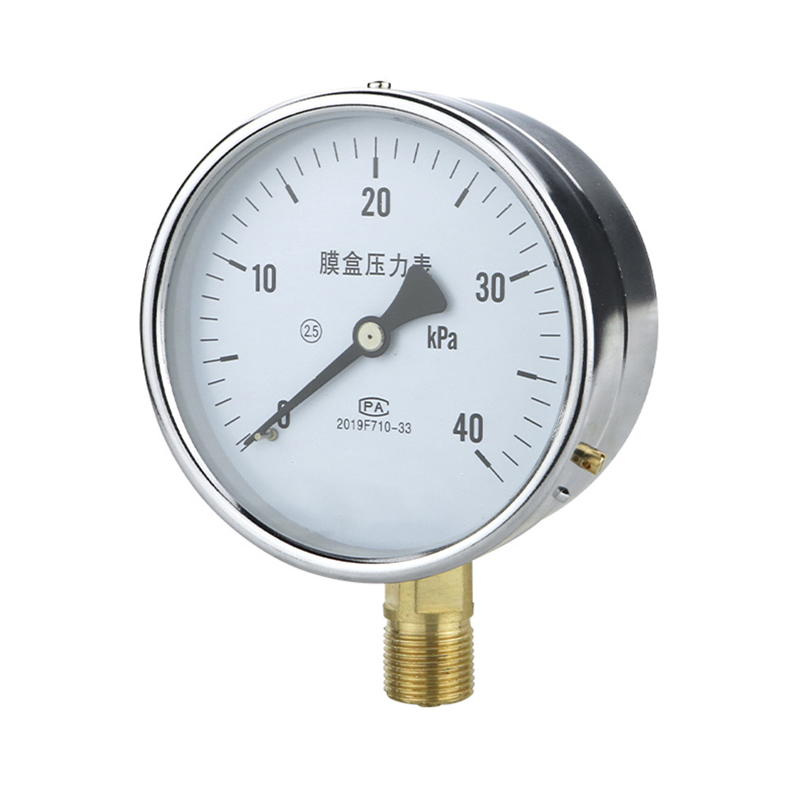

YE-100、150系列膜盒壓力表
膜盒壓力表采用膜河作為測量微小壓力的敏感元件。測量對銅合金不起腐蝕作用、無爆炸危險氣體的微壓和負壓，廣泛應用于鍋爐通風、氣體管道、燃燒裝置等其他類似設備上。
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
一、概述
膜盒壓力表采用膜河作為測量微小壓力的敏感元件。測量對銅合金不起腐蝕作用、無爆炸危險氣體的微壓和負壓，廣泛應用于鍋爐通風、氣體管道、燃燒裝置等其他類似設備上。
二、結構原理
儀表由測量系統（包括接頭膜盒等）、傳動機構、指示裝置和外殼組成。
當被測介質的壓力作用于膜盒時，其自由端產生相應彈性變形一位移，經撥桿帶動傳動機構放大，由指示裝置將被測壓力在儀表盤上指示出來。
三、主要技術參數
◆標度范圍、精確度等級及重量
| 型號 | 標度范圍KPa | |||||
| 正壓 | 負壓 | 正負壓 | 精確度等級 | 重量kg | ||
| YE-100 YE-150 | 0～1.6 0～2.5 0～4 0～6 0～10 0～16 0～25 0～40 | -1.6～0 -2.5～0 -4～0 -6～0 -10～0 -16～0 -25～0 -40～0 | -0.8～+0.8 -1.2～+1.2 -2～+2 -3～+3 -5～+5 -8～+8 -12～+12 -20～+20 | 2.5 | 0.5 | |
◆工作位置、環境：儀表垂直安裝，工作環境溫度-25～55℃；相對濕度不大于80%，并且周圍空氣中不含有腐蝕儀表的有害氣體。
◆溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.04%/10℃。
◆測壓系統及外殼等主要零件的材質
| 零件名稱 | 材料牌號 |
| 接頭 | 黃銅HPb59-1 |
| 膜盒 | 錫青銅QSn6.5-0.1 |
| 齒輪傳動機構 | 銅HPb59-1 |
| 表殼、罩殼 | 冷軋鋼板 |
四、外形尺寸
| 型號 | D | H | L | d | h | □S |
| YE-100 | φ100 | 90 | 20 | M20×1.5 | 17 | □22 |
| YE-150 | φ150 | 118 | 20 | M20×1.5 | 17 | □22 |
