一、概述
一般壓力表系列用于測量無爆炸危險，不結晶，不凝固，且對鋼及銅合金不起腐蝕作用的液體、氣體和蒸汽的壓力或真空。

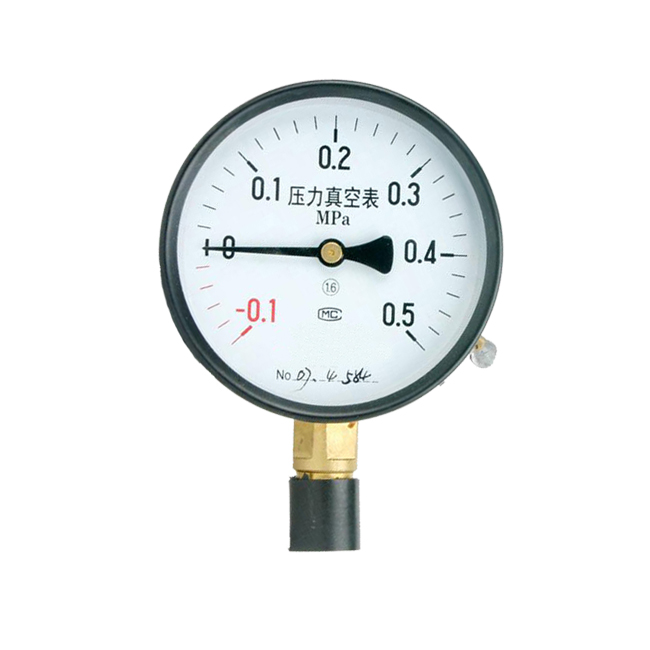

壓力真空表是一種既可以測量壓力又可以測量真空的壓力測量儀表。
典型的應用場所為:空氣壓縮機、真空泵、工藝管路、調壓閥、測試設備、醫用消毒器等。

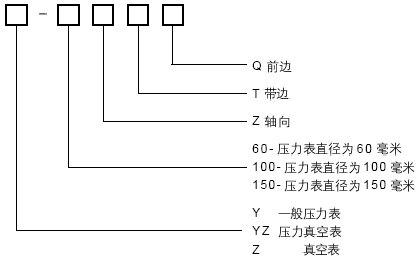

二、型號命名
例：Y-100ZTQ 0~1MPa直徑為100毫米，軸向帶前邊 測壓范圍0~1MPa的真空壓力表
三、技術參數
| 名稱 | 型號 | 測量范圍（MPa) | 精度 |
| 壓力表 | Y-40 | 0～0.1；0～0.16；0～0.25；0～0.4；0～0.6； 0～1；0～1.6；0～2.5；0～4； 0～6； 0～10；0～16；0～25； 0～40；0～60； | 1.5；2.5 |
| Y-60 | 1.5；2.5 | ||
| Y-100 | 1.0；1.5 | ||
| Y-150 | 1.0；1.5 | ||
| Y-250 | 1.0；1.5 | ||
| 真空表 | Z-40 | -0.1～0； | 1.5；2.5 |
| Z-60 | 1.5；2.5 | ||
| Z-100 | 1.0；1.5 | ||
| Z-150 | 1.0；1.5 | ||
| Z-250 | 1.0；1.5 | ||
| 壓力真空表 | YZ-40 | -0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5； -0.1～0.9；-0.1～1.5； -0.1～2.4； | 1.5；2.5 |
| YZ-60 | 1.5；2.5 | ||
| YZ-100 | 1.0；1.5 | ||
| YZ-150 | 1.0；1.5 | ||
| YZ-250 | 1.0；1.5 | ||
| 使用環境條件 | 溫度-40～70℃；相對溫度≤85% | ||
四、結構原理
儀表由導壓系統（包括接頭、彈簧管等）、齒輪傳動機構、示數裝置（指針與表盤）和外殼（包括表殼、表罩、表玻璃等）組成。
彈簧管在壓力和真空的作用下，產生彈性變形引起管端位移，其位移通過機械傳動機構進行放大，傳遞給示數裝置，再由指針在刻有法定計量單位的度盤上指出被測壓力或真空量值。

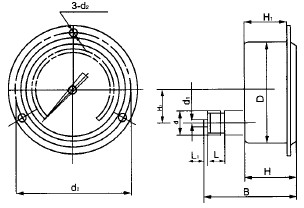

五、外形尺寸
| Y-40 Y-60 Y-100 Y-150 Y-200 Y-250 | Y-40Z Y-60Z | |
 |  | |
| Y-60T Y-100T Y-150T | Y-60ZT Y-100ZT Y-150ZT | |
 |  | |
| 型號 | D | d | d1 | L | d0 | B | H | d2 | H1 | H2 | L1 |
| Y-40 | Φ40 | M10×1 | Φ2.5 | 10 | 38 | 24 | 8.5 | 2.5 | |||
| Y-40Z | 40 | 24 | 0 | ||||||||
| Y-60 | Φ60 | M14×1.5或M10×1 | Φ5 | 14 | 56 | 30 | 12 | ||||
| Y-60Z | 58 | 30 | 0 | ||||||||
| Y-60T | 72 | 56 | 30 | Φ4.5 | 13 | ||||||
| Y-60ZT | 53 | 30 | Φ4.5 | 24 | 0 | ||||||
| Y-100 | Φ100 | M20×1.5 | Φ6 | 20 | 90 | 44 | 18 | ||||
| Y-100Z | 85 | 44 | 30 | ||||||||
| Y-100T | 118 | 90 | 45 | Φ5.5 | 18 | ||||||
| Y-100ZT | 85 | 44 | Φ5.5 | 39 | 30 | ||||||
| Y-150 | Φ150 | 115 | 48 | 18 | |||||||
| Y-150Z | 92 | 47 | 30 | ||||||||
| Y-150T | 165 | 115 | 48 | Φ5.5 | 18 | ||||||
| Y-150ZT | 92 | 47 | Φ5.5 | 41 | 30 | ||||||
| Y-200 | Φ200 | 146 | 50 | 18 | |||||||
| Y-250 | Φ250 | 167 | 50 | 18 |
常用壓力表規格參數

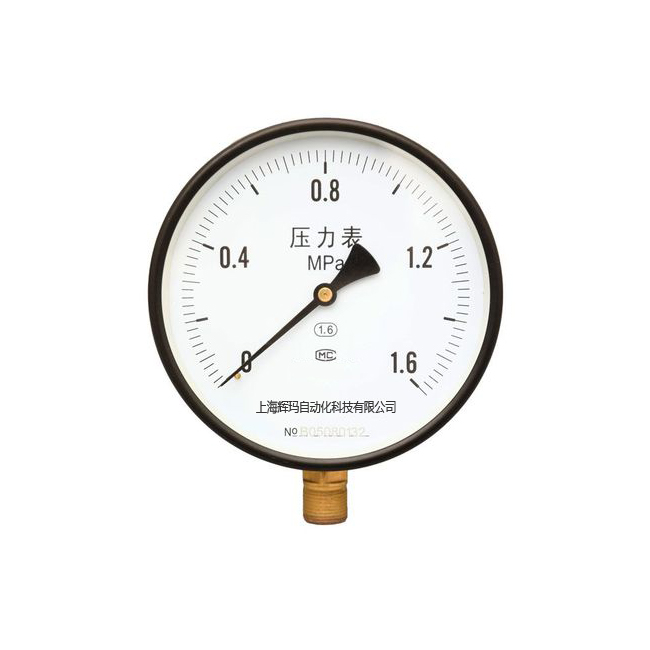

壓力表 Y-150 0~2.5MPa M20×1.5
壓力表 Y-150 0~1.6MPa M20×1.5
壓力表 Y-150 0~1MPa M20×1.5
壓力表 Y-150 0~10MPa M20×1.5
壓力表 Y-150 0~30MPa M20×1.5

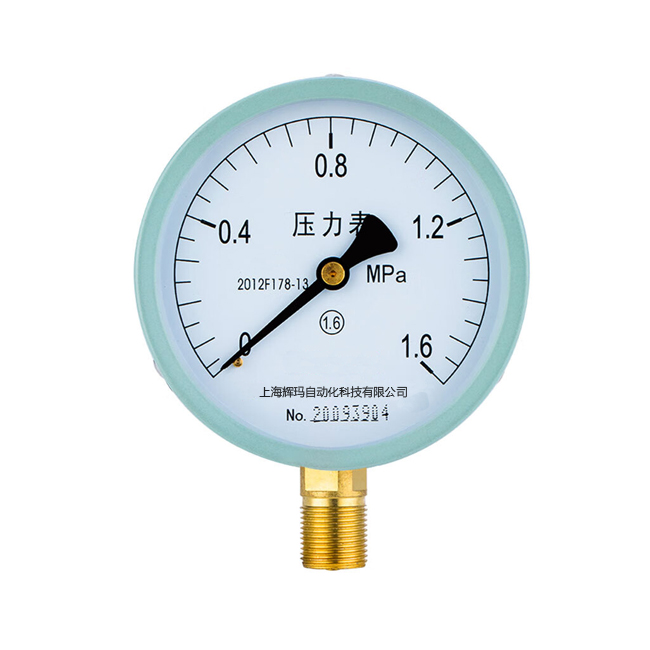

壓力表 Y-100 0~1Mpa 徑向 表盤:100mm M20x1.5 1.6級
壓力表 Y-100 0~1.6Mpa 徑向 表盤:100mm M20x1.5 1.6級
壓力表 Y-100 0~0.16Mpa 徑向 表盤:100mm M20x1.5 1.6級

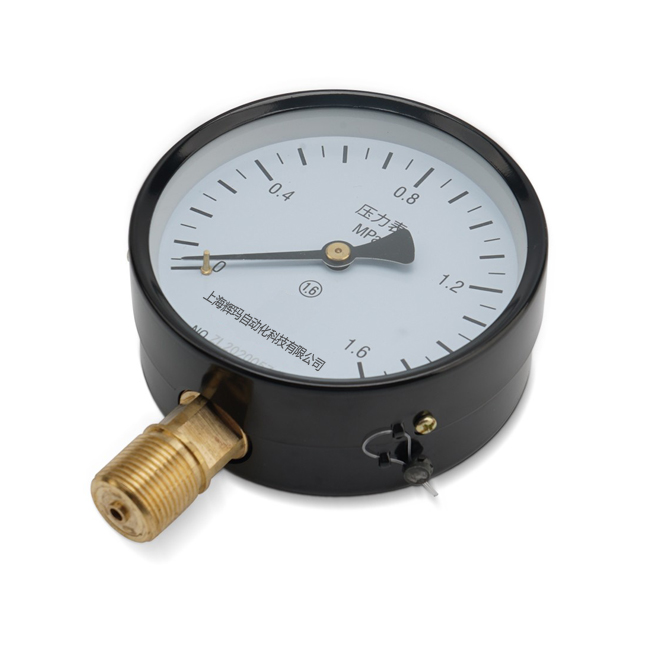

壓力表 Y-100T，0~1.6MPa
