SWP201（單路）熱電偶/熱電阻溫度變送器
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
概述
SWP-201TC熱電偶溫度變送器和SWP-201TR熱電阻溫度變送器是一種小型化插裝式結構的多功能輸入型溫度變送模塊。
SWP20系列溫度變送模塊是一種小型化插裝式結構的溫度變送模塊。它將來自熱電偶的熱電動勢或熱電阻的阻值變換成為與溫度成比例的隔離1-5V
DC或4-20mA DC輸出信號。
SWP-20溫度變送器特點
1、SWP-201TC和SWP-201TR溫度變送器模塊為萬能輸入，可輸入熱電偶和熱電阻信號。
2、香港昌暉自動化系統有限公司SWP-20溫度變送模塊可選擇交流AC220V、直流DC24V和直流DC220供電方式。
3、有自動冷端補償功能和斷偶保護功。
4、通過SWP-20SHA顯示模塊或SWP-20PCA編程器可以顯示和修改變送器相關參數，用戶能自由改變量程和輸出。
5、儀表全部采用進口元件、內部采用微處理器進行數學運算，具有高精度、高可靠性。
6、SWP-201溫度變送器可通過儀表內部開關改變儀表使用功能，可在單路溫度變送器、單路隔離配電器、單路信號隔離器之間轉換。
主要技術指標
1、精度等級：0.5%F.S（標準出廠配置）或0.2%F.S
2、分 辨
率：±1字
3、測量范圍：-1999～9999字
4、零點遷移：輸入量程的-100%～+100%
5、冷端補償誤差：±1℃
6、斷偶保護：斷偶保護時間小于2s/FS
7、輸出信號：0-10mA（負載電阻<750Ω）
4-20mA（負載電阻<500Ω）
0-5V（負載電阻≥250KΩ）
1-5V（負載電阻≥250KΩ）
8、通信輸出：接口方式--標準串行雙向通信接口：RS485 RS232C
9、儀表使用環境溫度：0～50℃
相對濕度：≤85RH；避免強腐蝕氣
10、供電電壓：AC90-265V/50Hz 或 DC24V±10%
11、功 耗：
≤6W（AC220V電源供電）
≤6W （DC24V電源供電）
SWP201（單路）熱電偶/熱電阻溫度變送器選型表
| 型 號 | 代 碼 | 說 明 | |||||||
| SWP-20 | □- □- □- □- □- □- □- □ | SWP20系列智能單路溫度變送器 | |||||||
| 輸入通道數 | 1 | 單路信號輸入 | |||||||
| 模塊功能 | TC TR | 熱電偶 | |||||||
| 輸入信號 | 01 02 03 04 05 06 07 08 09 10 11 | B分度號 量程范圍 400-1800℃ S分度號 量程范圍 0-1600℃ K分度號 量程范圍 0-1300℃ E分度號 量程范圍 0-1000℃ T分度號 量程范圍 -199.9～320℃ J分度號 量程范圍 0-1200℃ WRe分度號 量程范圍 0-2300℃ Pt100分度號 量程范圍 -200～650℃ Pt100.1分度號 量程范圍 -99.9～199.9℃ Cu50分度號 量程范圍 -50～150℃ Cu100分度號 量程范圍 -50～150℃ | |||||||
| 第一路輸出方式 | 1 2 | 1-5V 4-20mA | |||||||
| 第二路 輸出方式 | 0 1 2 3 4 5 6 | 無第二路輸出（可省略） 第二路輸出為1-5V輸出 第二路輸出為4-20mA 第二路輸出為報警觸點控制 帶RS232通訊接口 帶RS485通訊接口 第二路輸出為特殊規格 | |||||||
| 輸出兩路隔離 | A B | 輸出兩路帶光電隔離（加價150元） 輸出兩路不隔離 | |||||||
| 供電方式 | N W T | （可省略） DC24V供電 AC90-260V供電（開關電源） | |||||||
| 顯示模塊 | 省略 D | 無顯示，不能修改參數 有顯示和操作按鍵，能自由修改參數 | |||||||

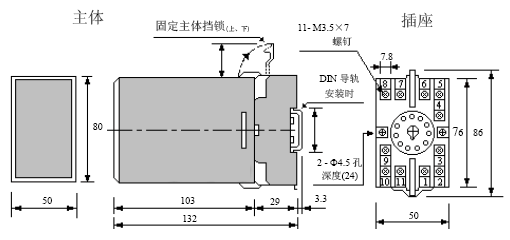

安裝形式：DIN導軌安裝或壁裝。外形尺寸：（單位：mm）

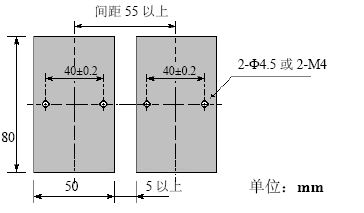

安裝尺寸
·請按上圖設置安裝間距
·DIN導軌安裝時，采用35mmDIN導軌安裝，主體間應有5mm的間距。
·使用配線槽時，請將配線槽安裝在距離主體上下面各20mm以上的位置上。
SWP-201TC熱電偶溫度變送器接線圖
SWP-201TR熱電阻輸入溫度變送器接線圖
選型舉例
例1：SWP-201TC-03-22-B
K分度號熱電偶輸入單路溫度變送器，第一路輸出4-20mA，第二路輸出4-20mA，兩路輸出不隔離，AC220V供電
例2：SWP-201TR-08-22-B
Pt100分度號鉑電阻輸入，第一路輸出4-20mA，第二路輸出4-20mA，兩路輸出不隔離，AC220V供電
例3：SWP-201TC-02-21-B
S分度號熱電偶輸入，第一路輸出4-20mA，第二路輸出1-5mA，兩路輸出不隔離，AC220V供電
例4：SWP-201TR-09-22-A
Pt100.1分度號鉑電阻輸入，第一路輸出4-20mA，第二路輸出4-20mA，兩路輸出帶光電隔離，AC220V供電
例5：SWP-201TC-03-25-B
K分度號熱電偶輸入，第一路輸出4-20mA，帶RS485通信，兩路輸出不隔離，AC220V供電
例6：SWP-201TR-10-22-A-W
Cu50分度號銅電阻輸入，第一路輸出4-20mA，第二路輸出4-20mA，兩路輸出帶光電隔離，DC24V供電
例7：SWP-201TC-03-22-A-T-D
K分度號熱電偶輸入，第一路/第二路輸出4-20mA，兩路輸出帶隔離，直流DC220V供電，變送器配SWP-20SHA顯示模塊
