SWP-ET100現場LED顯示溫度變送控制器
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
概述
SWP-ET100溫度現場變送控制器是本公司推出新一代先進的現場變送單元。采用鋁合金外殼進口的高精度鉑電阻傳感器或熱電阻傳感器，抗腐蝕，抗過載，穩定性好，精度高，集測量顯示變送，控制，通訊為一體。可應用于石油，化工、冶金等部門各種腐蝕和非腐蝕性液體和氣體測量與控制。
儀表技術指標：
測量范圍 -200℃～600℃
精 度 0.5%或0.2%
防爆類型 普通型（非防爆）
隔爆型（dIIBT4）
外形尺寸 LED顯示：LED顯示：Φ100×60
顯示 4位LED顯示
輸出特性 帶上下限控制或報警輸出
繼電器接點容量3A/250VAC
SSR可控硅觸發信號0.5A/400V
SCR固態繼電器觸發信號300Ma/6V
使用環境 相對濕度≤90%，溫度-10～50℃
介質溫度 -20 ～ +70℃
防護等級 IP65
連接方式 M20×15mm或根據用戶要求
供電方式
AC220V或DC24V
通訊功能 RS485或RS232通訊方式（波特率 1200～9600pbs）

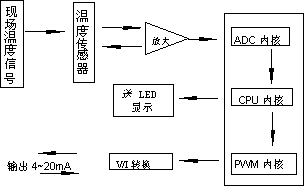

工作原理
儀表通過溫度傳感器把溫度信號變?yōu)殡娦盘?，再由前置放大器把此電信號放大濾波，送往CPU的A/D
轉換模塊進行模擬量到數字量的變換。最后由CPU進行數據處理并顯示及PWM輸出。原理框圖如下：
型號命名
| 型 號 | 代 碼 | 說 明 | |||||||||
| SWP－ET100－ | □ | □ | □ | □ | □ | □ | □ | □ | □ | 現場溫度顯示控制表 | |
| 通訊 | 0 | 無通訊 | |||||||||
| 2 | RS-232 | ||||||||||
| 8 | RS-485 | ||||||||||
| 輸出方式 | 00 | 無輸出 | |||||||||
01 | 繼電器 | ||||||||||
02 | 4～20mA | ||||||||||
03 | 0～10mA | ||||||||||
04 | 1～5V | ||||||||||
05 | 0～5V | ||||||||||
06 | SCR輸出（SCR：可控硅觸點信號輸出） | ||||||||||
07 | SSR輸出（SSR：固態繼電器觸發信號輸出） | ||||||||||
08 | 特殊規格 | ||||||||||
09 | SOT輸出（SOT：內置固態繼電器3A/250V） | ||||||||||
| 過程連接方式和材料 | R | 外螺紋G1/2（不銹鋼 1Gr18Ni9Ti） | |||||||||
G | 外螺紋M20×1.5（不銹鋼 1Gr18Ni9Ti） | ||||||||||
| 外殼類型 | A | 鋁外殼無現場指示，防護等級IP65 | |||||||||
| 輸入類型、測量范圍 | 輸入類型 | 測量范圍 | |||||||||
01 | K | 0 ～600 ℃ | |||||||||
02 | E | 0 ～600 ℃ | |||||||||
03 | T | -200～400 ℃ | |||||||||
04 | J | 0 ～1200 ℃ | |||||||||
05 | Pt100.1 | -199.9～199.9℃ | |||||||||
06 | Cu50 | -50.0～150.0 ℃ | |||||||||
07 | Cu100 | -50.0～150.0 ℃ | |||||||||
| 第一報警方式 | N | 無報警（可省略） | |||||||||
H | 上限控制/報警 | ||||||||||
L | 下限控制/報警 | ||||||||||
| 第二報警方式 | N | 無報警（可省略） | |||||||||
H | 上限控制/報警 | ||||||||||
L | 下限控制/報警 | ||||||||||
| 供電方式 | N | AC220V供電（可省略） | |||||||||
W | DC24V供電 | ||||||||||
| 溫度傳感器長度 | L | 見外形結構圖，填上具體的數值，單位mm | |||||||||
例：SWP－ET100－802R－A－03－HL－（100）
現場溫度顯示控制表，帶RS－485通訊，4～20mA輸出，外螺紋G1/2 連接，傳感器長度為100mm，鋁合金外殼無現場指示，測量范圍200～400
℃，帶上、下限報警控制。
*溫度變送的測量范圍＞60℃時請訂貨時注明

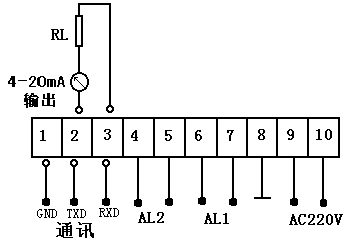

接線方式
外形結構圖

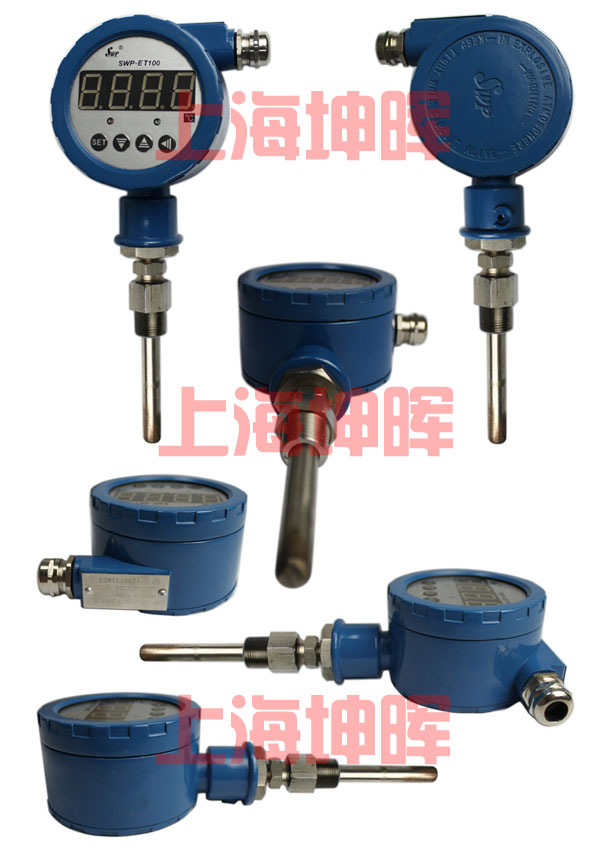

產品實物圖
