智能萬用溫度變送器SWP-T101
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
一、概述
SWP-T101溫度變送器，將現場各種溫度信號轉換成 4 ～ 20mA( 二線制 )
電流信號輸出；能溫度變送器直接安裝于熱電偶、熱電阻接線盒內，將熱電偶或熱電阻信號轉化為二線制4-20mA輸出。智能溫度變送器為萬能輸入，用戶可用軟件自由修改變送器量程和進行儀表校驗。
SWP-T101溫度變送器，具有多種可選分度號，可廣泛用于石油、化工、冶金等部門的各種液體和氣體溫度測量。
二、主要特點
體積小、精度高、穩定性好
智能化切換各種分度號，且軟件操作簡潔、方便
安裝方式
接線盒安裝
方便組態。界面友好的溫度設定軟件SWP-T101
soft兼容Windows3.1/3.11/95/98/ME
全新概念計算機數字自動調校，獨特全開放用戶設定界面
帶冷端自動補償；采用環氧樹脂澆注工藝，產品防潮、防震
帶有電源極性反接保護電路；線性化輸出二線制4-20mA標準電流信號
三、主要技術參數
輸入信號RTD
: PT100、PT100、CU50
T/C : B、S、K、E、J、T、WRe
精 度 ± 0.5%
供電電壓 12 ～
30VDC
環境溫度 -40 ～ 85 ℃
工作溫度 -40 ～ 85 ℃
溫 漂 ≤± 0.25 ℃ /25
℃
阻 抗 ≥ 10M Ω
重 量 50g

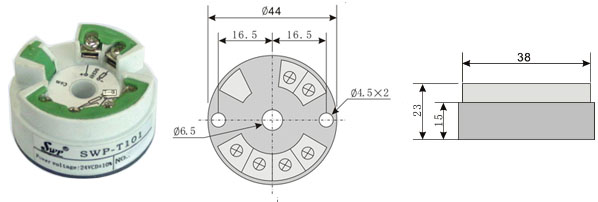

四、變送器外觀尺寸
五、SWP 智能萬用溫度變送器型譜
型 號 | 代 碼 | 說 明 | |||
SWP T101 | □□―□ /□ | ||||
輸入信號 | TC TR | 熱電偶 熱電阻 | |||
分度號 | □ | 見輸入類型表 | |||
量程范圍 | □ | 輸入類型對應溫度范圍 | |||
特殊分度號訂貨時請注明
◇輸入類型
代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 |
01 | B | 400～1800 ℃ | 07 | WRe | 0 ～2300 ℃ |
02 | S | 0 ～1600 ℃ | 08 | Pt100 | -200～650 ℃ |
03 | K | 0 ～1300 ℃ | 09 | Pt100.1 | -99.9～199.9℃ |
04 | E | 0 ～1000 ℃ | 10 | Cu50 | -50.0～150.0 ℃ |
05 | T | -199.9～320.0 ℃ | 11 | Cu100 | -50.0～150.0 ℃ |
06 | J | 0 ～1200 ℃ | 18 | 特 殊 規 格 | 用 戶 特 定 |
智溫度變送器選型舉例
1、熱電偶智能溫度變送器型號：SWP-T101TC03/0-1100
說明：K分度號輸入，量程為0-1300℃
2、鉑電阻智能溫度變送器型號：SWP-T101TR08/0-400
說明：輸入信號為Pt100,量程為0-400℃
六、SWP-T1O1智能溫度變送器接線圖
| 熱電偶輸入接線 | 熱電偶輸入接線 | 二線制接線方式 | 通信接線 |
|
|
| TTL電平 |
★智能溫度變送器輸入信號、量程修改及儀表調校方法
1、在PC機上安裝SWP-T101 soft軟件。
2、通過編程器連接PC機和智能溫度變送器。
3、在PC機上打開SWP-T101 Soft編程菜單，選擇相關參數進行修改。
4、保存修改結果。
SWP-T101參數設置軟件使用說明
1、數據測試（F7)-------------------------進行儀表數據的實時監測
2、數據測試（F8)-------------------------進行儀表二級參數的修改（詳見參數設置表）
3、參數設置（F9)-------------------------完成“參數校對”后，使用該功能將所修改參數寫入變送器內存
附：參數設置表(表1）
| 參數名稱 | 參數符號 | 參數設置范圍 |
| 變送器輸入分度號 | 1SL0 | 代碼1-10可選（見隨后分度號設置表） |
| 小數點 | 1SL1 | 代碼0-3可選 |
| 濾波時間 | 1SL2 | 保留參數 |
| 打印時間 | 1SL3 | 保留參數 |
| 顯示量程下限 | 1SLL | 全量程 |
| 顯示量程上限 | 1SLH | 全量程 |
| 顯示值零點遷移量 | 1Pb1 | 全量程 |
| 顯示值比例設定值 | 1KK1 | 0-1.999 |
| 模擬輸出下限 | 1DAL | 全量程（與顯示量程下限設定相同） |
| 模擬輸出上限 | 1DAH | 全量程（與顯示量程上限設定相同） |
| 模擬輸出零點遷移量 | 1DAP | 全量程 |
| 模擬輸出比例設定值 | 1DAK | 0-1.999 |
分度號設置表（表2）
| 分度號 | B | S | K | E | T | J | WRe | Cu50 | Pt100 | Pt100.1 |
| 參數代碼 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
注：儀表接線上的COM為通信接口（需要打開接線蓋），要使用本公司配置的專用通信線

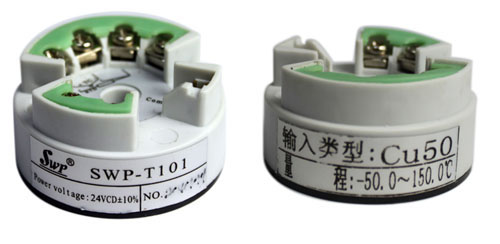

產品實物圖
