NHR-5300系列人工智能PID調節器

概述NHR-5300系列人工智能PID調節器采用微分先行的控制算法,帶有外給定和閥位控制功能。可與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、速度等物理量的測量顯示，并配合各種執行器對

電話：021-69028098
傳真：021-69028066
郵箱：shkhyb@163.com

Description

概述

NHR-5300系列人工智能PID調節器采用微分先行的控制算法,帶有外給定和閥位控制功能。可與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、速度等物理量的測量顯示，并配合各種執行器對電加熱設備和電磁、電動閥進行PID調節和控制、報警控制、數據采集等功能。
雙屏LED數碼顯示，且?guī)в泄庵M指示功能(0～100％)。
具備36種信號輸入功能，可任意選擇輸入信號類型；0.2％級測量精度。
具備“上下限報警”、“偏差報警”、“LBA報警”、“閃爍報警”等報警功能，帶LED報警燈指示。
可帶一路PID控制輸出和一路模擬量變送輸出，具有電流、電壓、SSR驅動、單/三相可控硅過零觸發、繼電器接點等輸出控制方式可選擇。
帶PID參數自整定功能，控制輸出手動/自動無擾切換功能，控制準確且無超調。
支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印等功能。
帶DC24V饋電輸出，為現場變送器配電。
輸入、輸出、電源、通訊相互之間采用光電隔離技術。
具備多種外形尺寸及樣式供用戶選擇。
參數設定密碼鎖定、參數設置斷電永久保存，具備參數恢復出廠設定功能。

儀表面板

160*80mm(A型)80*160mm(B型)96*96mm(C型)96*48mm(D型)48*96mm(E型)　　　　　160*80mm(K型)80*160mm(L型)96*96mm(M型)72*72mm(F型)48*48mm(H型)

參數功能

注：以上參數為儀表全部參數，如果不是全功能儀表，則未選功能所對應的參數將不予顯示。

儀表接線圖

NHR-5310單路輸入PID調節器接線圖

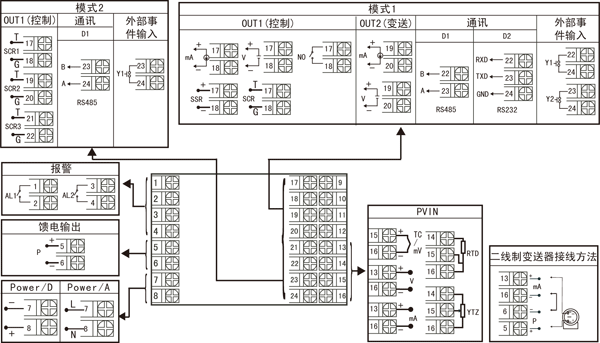

規格尺寸為A、B、C、D、E、K、L、M型接線圖。注：橫豎式儀表后蓋接線端子方向不一樣，見示意圖1。圖一

規格尺寸為F型接線圖

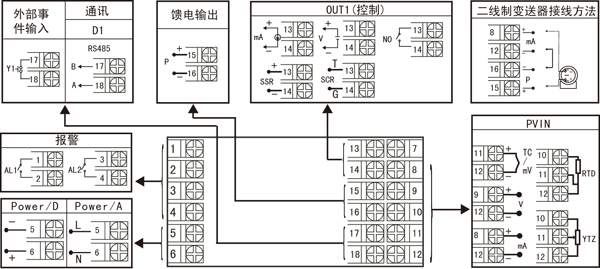

規格尺寸為H型接線圖

注：上述接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。如RS485和RS232在同一組接線端子上，只能選擇一種。

NHR-5320雙路輸入（外給定）PID調節器接線圖

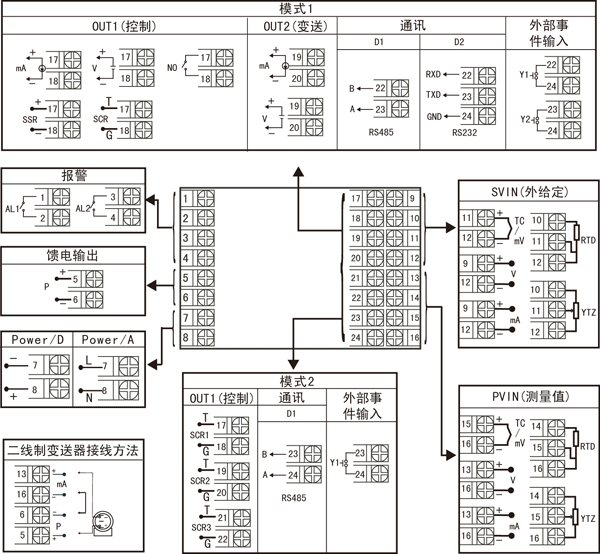

規格尺寸為A、B、C、D、E、K、L、M型接線圖注：橫豎式儀表后蓋接線端子方向不一樣，見示意圖1。圖一

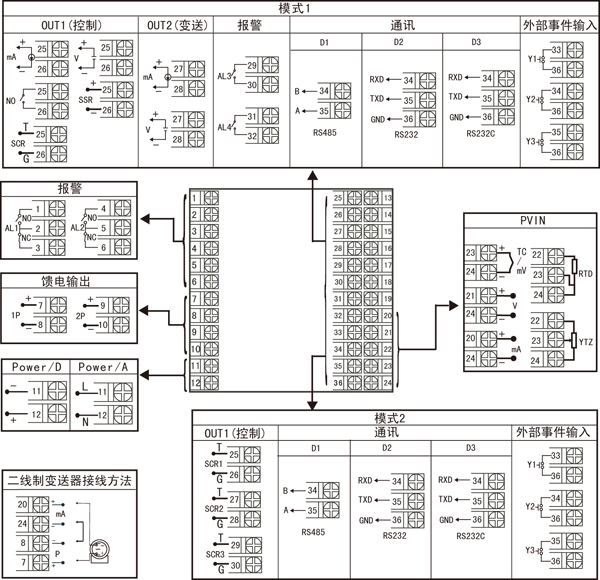

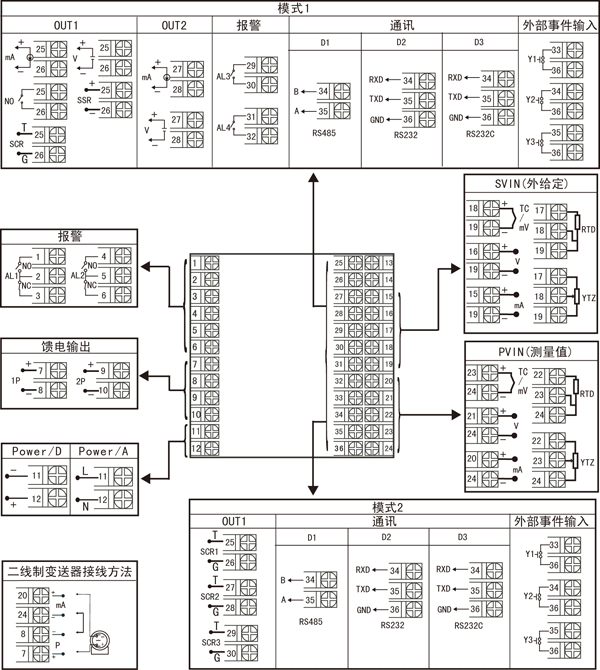

規格尺寸為F型接線圖

注：上述接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。如RS485和RS232在同一組接線端子上，只能選擇一種。

NHR-5330雙路輸入（閥位控制）PID控制儀接線圖

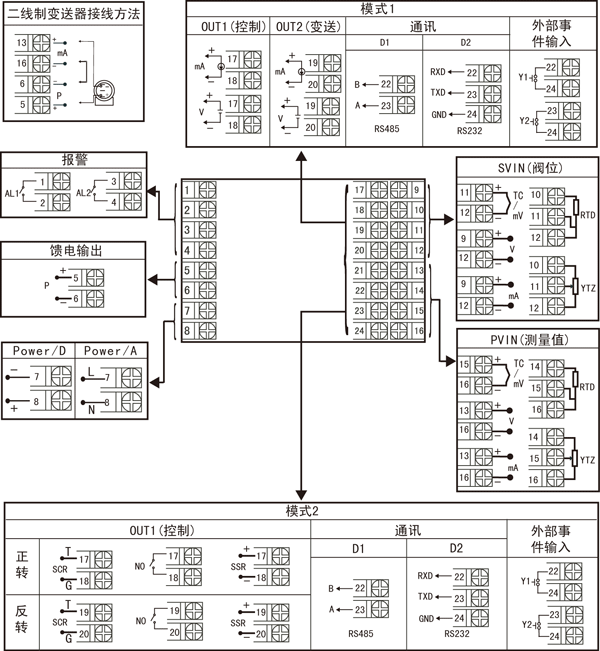

規格尺寸為A、B、C、D、E、K、L、M型接線圖注：橫豎式儀表后蓋接線端子方向不一樣，見示意圖1。圖一

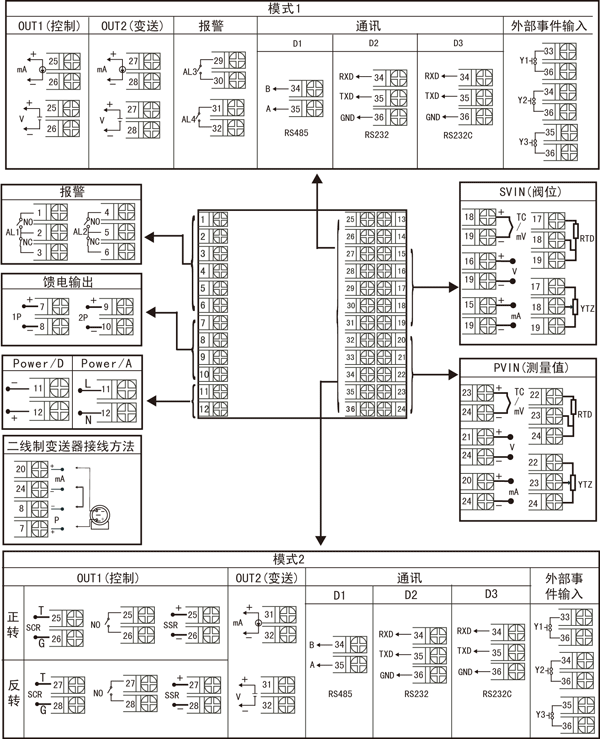

規格尺寸為F型接線圖

注：上述接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。如RS485和RS232在同一組接線端子上，只能選擇一種。

儀表選型

NHR-5310□-□/

-□/□/□/□/□( )-□-( )
單路控制 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧    ⑨  ⑩
NHR-5320□-□/□-□/□/□/□/□( )-□-( )
外給定控制① ② ③ ④ ⑤ ⑥ ⑦ ⑧    ⑨  ⑩
NHR-5330□-□/□-□/□/□/□/□( )-□-( )
閥位控制 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧    ⑨  ⑩

①規格尺寸		②第一路(測量)輸入分度號/③第二路(閥位反饋或外給定)輸入分度號
代碼	寬高深	代碼	分度號（測量范圍）
A B C D E F H K L M	16080110mm（橫式） 80160110mm（豎式） 9696110mm（方式） 9648110mm（橫式） 4896110mm（豎式） 7272110mm（方式） 4848110mm（方式） 16080110mm（橫式/光柱） 80160110mm（豎式/光柱） 9696110mm（方式/光柱）	X 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56	無輸入信號 熱電偶B(400～1800℃) 熱電偶S(0～1600℃) 熱電偶K(0～1300℃) 熱電偶E分度(0～1000℃) 熱電偶T分度(-200.0～400.0℃) 熱電偶J分度(0～1200℃) 熱電偶R分度(0～1600℃) 熱電偶N分度(0～1300℃) 熱電偶F2分度(700～2000℃) 熱電偶Wre3-25分度(0～2300℃) 熱電偶Wre5-26分度(0～2300℃) 熱電阻Cu50(-50.0～150.0℃) 熱電阻Cu53(-50.0～150.0℃) 熱電阻Cu100(-50.0～150.0℃) 熱電阻Pt100(-200.0～650.0℃) 熱電阻BA1(-200.0.0～600.0℃) 熱電阻BA2（-200.0～600.0℃）線性電阻0～400Ω(-1999～9999) 遠傳電阻0-350Ω (-1999～9999) 遠傳電阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切換) 0～10mA開方 (-1999～9999) 4～20mA開方 (-1999～9999) 0～5V開方 (-1999～9999) 1～5V開方 (-1999～9999) 全切換特殊規格
④控制輸出（OUT1）
代碼	輸出類型（負載電阻RL）
0 1 2 3 4 5 K1 K3 K4 K5 K6 8	4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 繼電器接點輸出單相可控硅過零觸發脈沖輸出固態繼電器驅動電壓輸出雙向可控硅通斷輸出三相可控硅過零觸發脈沖輸出特殊規格
⑤變送輸出（OUT2）
代碼	輸出類型（負載電阻RL）
X 0 1 2 3 4 5 8	無輸出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊規格
⑥報警輸出（繼電器接點輸出）
代碼	報警限數
X 1 2 3 4	無輸出 1限報警 2限報警 3限報警 4限報警
⑦通訊輸出/外部事件接入		⑧饋電輸出
代碼	通訊接口/數字量輸入接口	代碼	饋電輸出（輸出電壓）
X D1 D2 D3 Y1 Y2 Y3	無輸出 RS-485通迅接口（Modbus） RS232通迅接口（Modbus） RS232C打印接口外部事件輸入1（強制手動）外部事件輸入2 外部事件輸入3	X 1P 2P	無輸出 1路饋電輸出 2路饋電輸出如“2P（12/24）”表示第一路12V，第二路24V饋電輸出。
⑨供電電源		⑩備注（無可省略）
代碼	電壓范圍
A D	AC/DC 100-240V(50/60Hz) DC 20-29V

備注：

1、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。
2、規格尺寸為F型的儀表不帶RS232C打印接口，規格尺寸為H型的儀表只能做單路控制。
3、規格尺寸為D、E型的儀表,接線端子25~36間如有帶報警功能,繼電器觸點容量為AC125V/0.5A、DC24V/0.5
A，規格尺寸為H型的儀表繼電器容量一樣，其它規格尺寸的儀表繼電器觸點容量為AC220V/2A、DC24V/2A。
4、當儀表選擇K5控制輸出功能時(正、反轉輸出)，報警輸出最多只能選擇2限報警。
5、當型號NHR-5310/5320控制輸出選擇K1時指單個繼電器接點輸出
當型號NHR-5330控制輸出選擇K1時指繼電器正反轉接點輸出
6、在寫型號時必須完整，沒有選到的功能項不能省略，必須用“X”補上。
例1：NHR-5310A-14/X-0/0/2/X/X-A(單路控制)
例2：NHR-5320A-14/27-K1/0/2/D1/X-A(外給定控制)
例3：NHR-5330A-14/27-0/0/2/Y1/X-A(閥位反饋控制)
例4：NHR-5330A-14/27-K1/0/2/D1/X-A(閥位反饋輸入正反轉控制輸出)
例5：NHR-5330A-14/X-K1/X/2/X/X-A(無閥位反饋輸入正反轉控制輸出)
