NHR-2400系列頻率/轉速表

概述NHR-2400系列頻率/轉速表采用全自動貼片封裝工藝，具有很強的抗干擾能力，并具有多種輸出功能和控制功能，與多種轉速傳感器配套，廣泛運用于電力、石化、冶金、輕工、制藥、航空等諸多領域。6位LE

電話：021-69028098
傳真：021-69028066
郵箱：shkhyb@163.com

Description

概述

NHR-2400系列頻率/轉速表采用全自動貼片封裝工藝，具有很強的抗干擾能力，并具有多種輸出功能和控制功能，與多種轉速傳感器配套，廣泛運用于電力、石化、冶金、輕工、制藥、航空等諸多領域。
6位LED數碼顯示，顯示范圍寬，并且顯示亮度可以調整。
頻率測量范圍：1～34KHz，最大輸入幅值：24V DC，最小分辨率：0.01Hz。
具備“上下限報警”、“延時報警”、“報警延時復位”功能，帶LED報警燈指示。
支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
輸出、電源、通訊相互之間采用光電隔離技術。
具備多種外形尺寸及樣式供用戶選擇。
面板輕觸式按鍵設置，參數設置斷電永久保存。

儀表面板

160*80mm(A型)96*96mm(C型)96*48mm(D型)

確認鍵：數字和參數修改后的確認，并自動切換到下一參數。退出設置鍵：長按4秒可返回測量畫面。位移鍵：修改參數時移動修改位。減少鍵：用于減少數值。選擇鍵：參數設定時，用于選擇上一個參數。增加鍵：用于增加數值。選擇鍵：參數設定時，用于選擇下一個參數。

    PV：顯示測量值；在參數設定狀態下，顯示參數符號和參數值。
    A/T：顯示速率，指示燈亮。
    B/D：備用。
    AL1：第一報警指示燈。
    AL2：第二報警指示燈。
    Hz：頻率轉速表指示燈亮。
    C：備用。
    T：備用。
    注：外形尺寸為96*48mm時，無Hz、C、T指示燈。

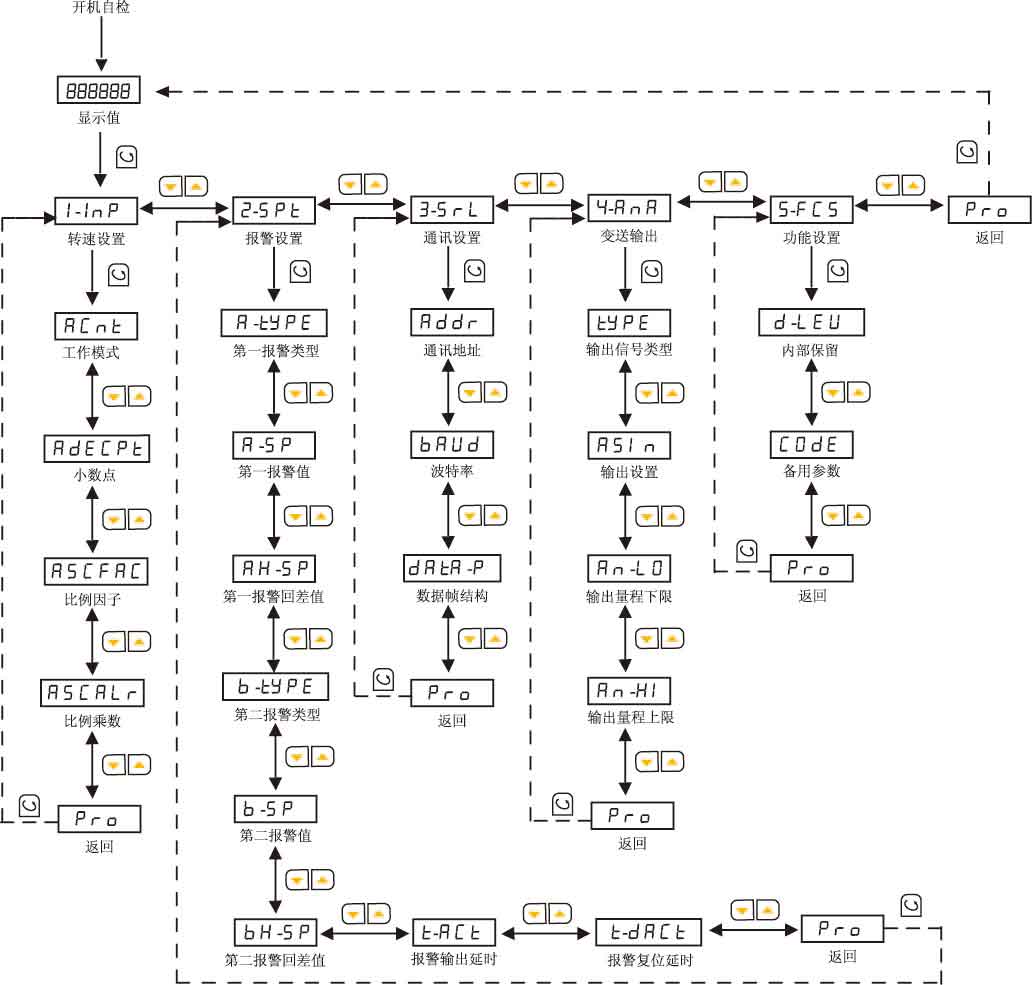

參數功能

注：以上參數為儀表全部參數，如果不是全功能儀表，則未選功能所對應的參數將不予顯示。
例如：儀表未帶通訊功能，通訊設置參數將不顯示。。

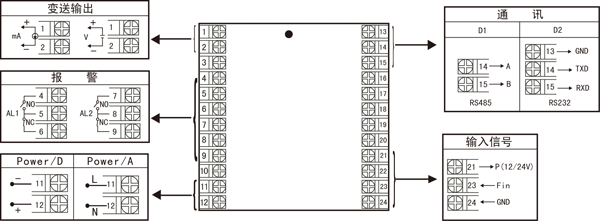

儀表接線圖

注：不同外型儀表后蓋接線端子的方向不一樣，見示意圖。

儀表選型

NHR-2400□-□/□/□/□（）-□
頻率/轉速表 ① ② ③ ④ ⑤ ⑥

①規格尺寸		②變送輸出
代碼	寬高深	代碼	輸出類型
A C D	16080110mm（橫式） 9696110mm（方式） 9648110mm（橫式）	X 0 1 2 3 4 8	無輸出 4～20mA 1～5V 0～10mA 0～5V 0～20mA 特殊規格
③報警輸出		④通訊輸出
代碼	報警路數	代碼	通訊接口（Modbus）
X 1 2	無輸出 1路報警 2路報警	X D1 D2	無接口 RS-485通訊接口 RS-232通訊接口
⑤饋電輸出		⑥供電電源
代碼	饋電輸出（輸出電壓）	代碼	電壓范圍
X P	無輸出饋電輸出如“P(24)”表示24V饋電輸出	A D	AC100～240V，(50/60HZ) DC20～29V

備注：

在寫型號時必須完整，沒有選到的功能項不能省略，必須用“X”補上。
型號舉例：NHR-2400A-0/2/D1/P（24）-A。
