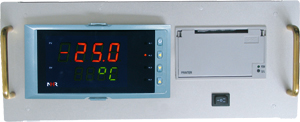

NHR-5910系列單回路臺式打印控制儀
概述
NHR-5910系列單回路臺式打印控制儀采用先進的微處理器進行智能控制，集打印、控制及測量顯示于一體，本機包含單路測量顯示控制儀的全部功能，增加了現場打印記錄功能，可以自動定時打印或手動即時
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
單路輸入，雙屏LED數碼顯示。

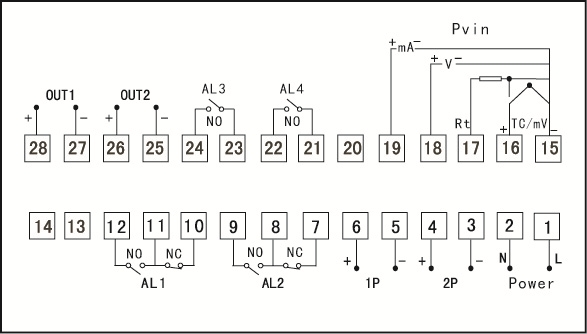

 儀表接線圖 |
 |
 儀表選型 |
| NHR-5910□-□-□/□/□/□( )-□-( ) ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ |
| ①規格尺寸 | ②輸入分度號 | ||
| 代碼 | 寬*高*深 | 代碼 | 分度號（測量范圍） |
| A | 300*140*210mm（橫式） | 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56 | 熱電偶B(400～1800℃) 熱電偶S(0～1600℃) 熱電偶K(0～1300℃) 熱電偶E分度(0～1000℃) 熱電偶T分度(-200.0～400.0℃) 熱電偶J分度(0～1200℃) 熱電偶R分度(0～1600℃) 熱電偶N分度(0～1300℃) 熱電偶F2分度(700～2000℃) 熱電偶Wre3-25分度(0～2300℃) 熱電偶Wre5-26分度(0～2300℃) 熱電阻CU50(-50.0～150.0℃) 熱電阻CU53(-50.0～150.0℃) 熱電阻CU100(-50.0～150.0℃) 熱電阻PT100(-200.0～650.0℃) 熱電阻BA1(-200.0.0～600.0℃) 熱電阻BA2（-200.0～600.0℃） 線性電阻0～400Ω(-1999～9999) 遠傳電阻0-350Ω (-1999～9999) 遠傳電阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切換) 0～10mA開方 (-1999～9999) 4～20mA開方 (-1999～9999) 0～5V開方 (-1999～9999) 1～5V開方 (-1999～9999) 全切換 特殊規格 |
| ③變送輸出1（OUT1） | |||
| 代碼 | 輸出類型（負載電阻RL） | ||
X | 無輸出 | ||
| ④變送輸出2（OUT2） | |||
| 代碼 | 輸出類型（負載電阻RL） | ||
X 2 | 無輸出 | ||
| ⑤報警（繼電器接點輸出） | |||
| 代碼 | 報警限數 | ||
X | 無輸出 | ||
| ⑥饋電輸出 | |||
| 代碼 | 饋電輸出（輸出電壓） | ||
X | 無輸出 | ||
| ⑦供電電源 | |||
| 代碼 | 電壓范圍 | ||
| A | AC/DC 100-240V(50/60Hz) | ||
| ⑧備注 | |||
| 無備注可省略 | |||
| 備注： |
| 1、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。 2、在寫型號時必須完整，沒有選到的功能項不能省略，必須用“X”補上。 例1：NHR-5910-55-0/X/2/1P（24）-A。 |
