VPR130-RG真彩無紙記錄儀
技術指標1、通道數：1~16路2、輸入 模擬量輸入（AI）：Ⅱ型標準信號：0～5V 、0～10mA
Ⅲ型標準信號：1～5V 、4～20mA（可配電） 電壓小信號：0～20mV、0～10
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
技術指標
| 1、通道數：1~16路 2、輸入 模擬量輸入（AI）：Ⅱ型標準信號：0～5V 、0～10mA Ⅲ型標準信號：1～5V 、4～20mA（可配電） 電壓小信號：0～20mV、0～100mV 熱電阻：Pt100、Cu50 熱電偶：B、E、J、K、S、T 電阻：0-400Ω 頻率輸入（PI）：0～30kHz，高電平8～30V，低電平0～5V（訂貨時要說明） 數字量輸入（DI）：高電平8～30V，低電平0～5V（訂貨時要說明） 隔離阻抗：20MΩ 500V 共模抑制比： >120dB； 串模抑制比： >50dB； 3、輸出 模擬量信號（AO）： 4～20mA，負載能力750Ω（最大） 報警：最多12個繼電器接點，觸點負載0.5A 125VAC/1A 30VDC USB接口：支持多種U盤 4、通訊 采用RJ11六芯水晶頭通訊接口，RS232/485協議， 波特率：9600、19200、38400、57600可選。 | 5、精度 實時顯示：±0.2% F.S.； 曲線顯示：±0.5% F.S.； 追憶精度：±0.2% F.S.； 6、記錄間隔 1秒至240秒，共分11檔： 1/2/4/8/12/24/36/60/120/180/240秒。 7、記錄容量及記錄時間 記錄容量為64/128/192/248Mb可選。 各通道記錄時間的長短與其分配到的FLASH存儲器 容量及記錄間隔有關，其計算公式如下：（天） 8、屏幕：5.6英寸液晶顯示屏，高亮度，LED背光 9、供電：輸入電源：185～265VAC，50Hz，50W（最大） 10、尺寸 外型尺寸：150×150×220mm（≤8通道）； 150×150×250mm（＞8通道） 11、凈重：≤2.5kg 12、保存條件 溫度：-20～60℃，避免日光直曬 濕度： <85%RH（無凝結） 13、工作條件 溫度：0～45℃ 濕度：10%～85%RH（無凝結） |
VPR130-RG真彩無紙記錄儀選型表
| VPR130-RG | 型號參數說明 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 外形尺寸 | 1 | 150×150×220mm，1～8通道，基體含儀表本體、1個輸入、64M內存 | ||||||||||
| 2 | 150×150×325mm，9～16通道，基體含儀表本體、1個輸入、64M內存 | |||||||||||
| 模擬輸入通道數量 | 01 | 1個通用模擬量輸入通道 | ||||||||||
| 02 | 2個通用模擬量輸入通道 | |||||||||||
| … | … … | |||||||||||
| 16 | 16個通用模擬量輸入通道 | |||||||||||
| 模擬輸出通道數量 | 0 | 無模擬量輸出 | ||||||||||
| 1 | 1路模擬量輸出，0～10/4～20mA可設 | |||||||||||
| … | … … | |||||||||||
| 8 | 8路模擬量輸出，0～10/4～20mA可設 | |||||||||||
| 報警輸出數量 | 00 | 無繼電器輸出 | ||||||||||
| 01 | 1個繼電器輸出 | |||||||||||
| … | … … | |||||||||||
| 12 | 12個繼電器輸出 | |||||||||||
| 存貯容量 | 064 | 64M存儲容量 | ||||||||||
| 128 | 128M存儲容量 | |||||||||||
| 248 | 248M存儲容量 | |||||||||||
| PID調節功能 | 0 | 無此功能 | ||||||||||
| 1 | 含PID調節功能(不含通道） | |||||||||||
| 流量補償、累積功能 | 0 | 無此功能 | ||||||||||
| 1 | 含多種累積補償功能 | |||||||||||
| 通訊功能 | 0 | 無通訊接口 | ||||||||||
| 1 | RS232通訊接口 | |||||||||||
| 2 | RS485通訊接口 | |||||||||||
| USB轉存功能 | 0 | 無此功能 | ||||||||||
| 1 | USB數據轉存功能 | |||||||||||
| 真彩無紙記錄儀輔助電源 | A | 85～265V，45～55Hz | ||||||||||
| 附件 | 微型打印機（含電源） | |||||||||||
| 記錄儀上位管理軟件 | ||||||||||||
| RS485/RS232轉換模塊 | ||||||||||||
| 注：輸入輸出通道數之和最多為16，130-RG1最多配6個報警繼電器/130-RG2最多配12個報警繼電器 | ||||||||||||
簡介
VPR130-RG真彩無紙記錄儀以32位嵌入式CPU為核心，并輔以大規模集成電路、大容量FLASH存儲、信號智能調理、SmartBus總線以及高分辨率圖形液晶顯示器的新型智能化無紙記錄類儀表。公司產品采用320×234真彩TFT液晶顯示屏；支持16路模擬量萬能輸入、8路模擬輸出、12路報警輸出、16路全隔離24VDC配電輸出，設定數據與記錄數據具掉電保護功能。具有功耗低、精度高、體積小、通道數多、通用性強、可靠性高、運行穩定等特點。儀表采用USB
Host技術，支持USB
移動存儲器的數據讀寫；采用RS-232C/RS-485通訊接口，支持標準MODBUS-RTU協議，可方便實現遠程監控。
VPR130-RG真彩無紙記錄儀適用于冶金、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場。
主要功能
◇模擬量輸入：16路 | ◇24V配電輸出：16路 | ◇模擬量輸出：8路 | ◇數據記錄總?cè)萘浚?48Mb |
◇每通道容量：自由分配 | ◇八回路PID控制 | ◇報警輸出：12個 | ◇數據轉存接口：USB2.0 |
◇中文位號輸入 | ◇掉電/上電時間自動記錄 | ◇報警類型、時間自動記錄 | ◇流量模型運算功能 |
◇流量溫壓自動補償 | ◇累積年、月、日、報表 | ◇線性修正功能 | ◇用戶權限管理 |
◇組態拷貝功能 | ◇小信號切除功能 | ◇超長歷史記錄 | ◇RS-232C/RS-485接口 |
◇上位機分析管理軟件 |

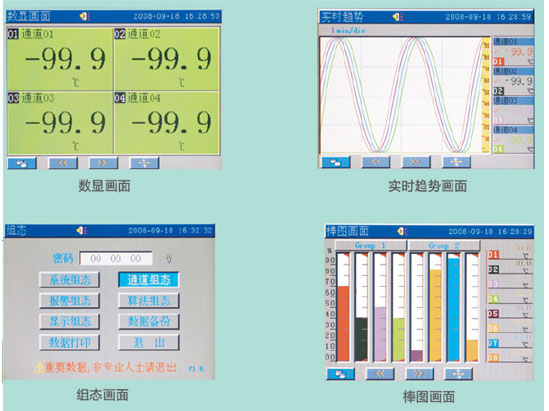

記錄儀典型畫面

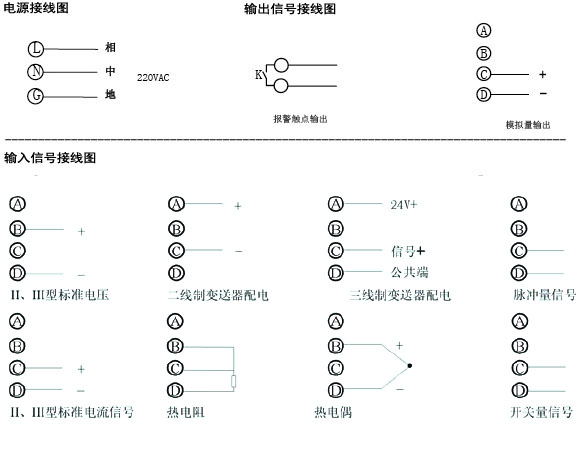

接線圖
