Description
SWP-MD806、SWP-MD807、SWP-MS806、SWP-MS807八路智能巡檢控制儀主要特點
香港昌暉自動化系統有限公司巡檢儀適用于巡回檢測八路測量信號。
多路巡檢儀各通道可同時輸入不同的分度號，采用最新無跳線技術，只需設定儀表內部參數，即可將儀表從一種輸入信號改為另一種輸入信號。
可選擇各輸入通道統一報警控制輸出（或統一變送輸出）或各輸入通道分別報警控制輸出（或分別變送輸出）。各通
道統一報警控制輸出可選擇報警帶記憶（任一通道報警未解除將一直報警直至所有通道均無報警）或報警無記憶（巡回至有報警通道時輸出報警，巡回至無報警的通道時則不報警）。
巡檢儀可帶串行通信輸出，與各種帶串行輸入/輸出的設備進行雙向通信，組成網絡控制系統。
SWP-LED系列八路巡檢測量控制儀型譜表
型 號 | 代 碼 | 說 明 | |||||||||
SWP - M | □ □ □□- □ □ -□□ - □ □- □- □ | 智能多路巡檢控制儀 | |||||||||
外形特征 | DS | 橫式顯示儀表豎式顯示儀表 | |||||||||
外形尺寸 | 8 | 160×80mm（橫式）,80×160mm（豎式） | |||||||||
控制作用 | 06 | 八路巡檢顯示儀 八路巡檢儀統一報警/統一控制輸出 八路巡檢儀分別報警/分別控制輸出 | |||||||||
通訊方式 | □ | 參見"通訊方式" | |||||||||
輸出方式 | □ | 參見"控制輸出方式" | |||||||||
輸入類型 | □□ | 參見"輸入類型" | |||||||||
第一報警方式 | □ | 參見"報警方式" | |||||||||
第二報警方式 | □ | 參見"報警方式" | |||||||||
報警記憶 | K | 帶報警記憶功能不帶報警記憶功能 | |||||||||
供電方式 | WT | DC24V供電AC90～265V供電（開關電源）AC220V供電（線性電源，可省略） | |||||||||
★ 特殊型號或要求的，請?zhí)峁┓侄忍?hào)或參考標準，定貨時說明 。
★ 輸入類型
代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 |
01 | B | 400～1800 ℃ | 09 | Pt100.1 | -99.9～199.9℃ | 17 | 30～350Ω | -1999～99999 d |
02 | S | 0 ～1600 ℃ | 10 | Cu50 | -50.0～150.0 ℃ | 18 | 特 殊 規 格 | 用 戶 特 定 |
03 | K | 0 ～1300 ℃ | 11 | Cu100 | -50.0～150.0 ℃ | 19 | 4～20 mA開方 | -1999～99999 d |
04 | E | 0 ～1000 ℃ | 12 | 4～20 mA | -1999～99999 d | 20 | 0～10mA開方 | -1999～99999 d |
05 | T | -200～400 ℃ | 13 | 0～10 mA | -1999～99999 d | 21 | 1～ 5 V開方 | -1999～99999 d |
06 | J | 0 ～1200 ℃ | 14 | 1～5 V | -1999～99999 d | 22 | 0～5 V開方 | -1999～99999 d |
07 | Wre | 0 ～2300 ℃ | 15 | 0～5 V | -1999～99999 d | 23 | 可切換輸入 | |
08 | Pt100 | -200～650 ℃ | 16 | 0～20 mA | -1999～99999 d |
★ 報警方式
選型代碼 | N | H | L |
輸出方式 | 無位式控制或報警（可省略） | 位式上限控制或上限報警 | 位式下限控制或下限報警 |
★ 通訊方式
選型代碼 | 0 | 2 | 4 | 8 | 9 |
通訊方式 | 無通訊 | RS-232 | RS-422 | RS-485 | 特殊規格 |
★ 控制輸出方式
選型代碼 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
輸出方式 | 無輸出 | 繼電器 | 4～20mA | 0～10mA | 1～5V | 0～5V | SCR輸出 | SSR輸出 | 特殊規格 | SOT輸出 |
★ 注1：儀表一般為輸入同一類型信號，如需各通道輸入不同的信號，請?jiān)谟嗀洉r(shí)詳細注 明各通道的輸入信號類型。
★
注2：統一控制/報警輸出：即儀表所有通道共用一個（或兩個）報警輸出繼電器，或所有通道共用一組變送控制輸出。統
一控制/報警輸出儀表分以下兩種報警方式（無特殊說明提供不帶報警記憶的儀表）。
a
.不帶報警記憶功能：巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警則報警輸出關閉。
b
.帶報警記憶功能：巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警但報警輸出繼續，直至所有通道均無報警方停止輸出。
c
.分別控制/報警輸出：即儀表各測量通道均有一個（或兩個）報警繼電器輸出報警，報警輸出互相獨立?；蚋鳒y(cè)量通道均有一組相互獨立的變送控制輸出。當輸入通道≤8時，可選擇分別帶上下限/路報警輸出，當輸入通道>8、≤16時，可選擇上限或下限/路報警輸出。

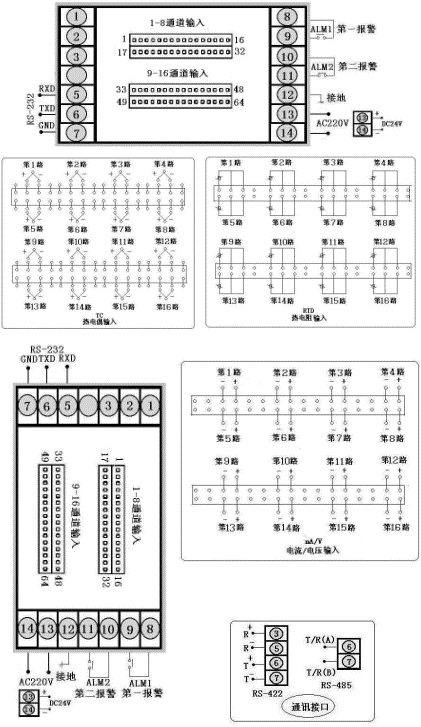

型號 | SWP-MD80系列 | 接 線 圖 |
| 儀表外形 |
儀表尺寸:160×80×140mm |  |
型號 | SWP-MS80系列 | |
| 儀表外形 |
儀表尺寸:80×160×140mm | |

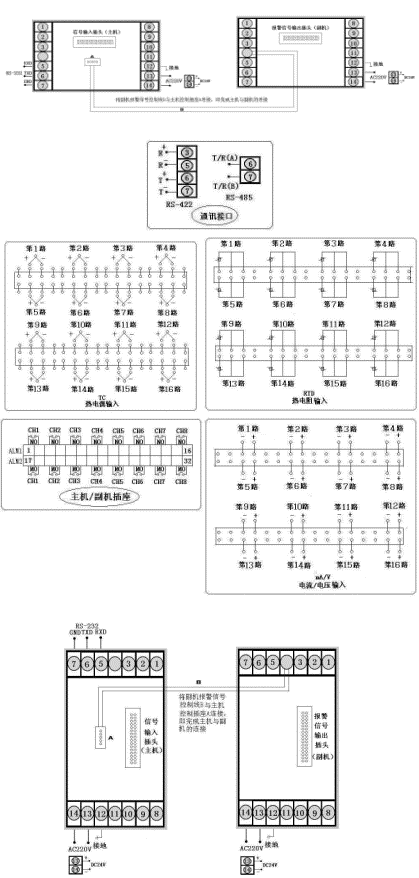

型號 | SWP-MD808系列 | 接 線 圖 |
| 儀表外形 |
儀表尺寸:160×80×140mm |  |
型號 | SWP-MS808系列 | |
| 儀表外形 |
儀表尺寸:80×160×140mm |
香港昌暉自動化系統有限公司八路巡檢儀型號舉例：
例1、SWP-MD806-00-03-N
八路溫度巡檢儀，儀表無通訊和變送輸出，K分度號輸入，儀表為外型為160×80mm橫式。
例2、SWP-MS807-01-12-HL
八路壓力巡檢儀，儀表無通訊和變送輸出，K分度號輸入，帶統一報警/控制輸出，儀表為AC220V供儀電，儀表外型為80×160mm豎式。
例3、SWP-MS807-02-23-HL
八路巡檢儀，儀表無通訊，帶一路統一4-20mA變送輸出，4-20mA分度號輸入，帶統一上、下限報警/統一控制輸出，儀表為AC220V供電，儀表外型為80×160mm豎式。
例4、SWP-MD808-01-08-HL
八路巡檢儀，儀表無通訊和變送輸出，Pt100分度號輸入，帶每一路輸入分別帶上、下限報警/控制輸出，儀表為AC220V供電，儀表外型為160×80mm橫式，全套儀表為兩臺構成。
例5、SWP-MD806-00-08-N （對應虹潤精密儀器有限公司型號：HR-WP-XD806-00-08-N-A）
例6、SWP-MD806-00-10-N （對應虹潤精密儀器有限公司型號：HR-WP-XD806-00-10-N-A）
例7、SWP-MS806-00-23-N （對應虹潤精密儀器有限公司型號：HR-WP-XS806-00-23-N-A）
例8、SWP-MD806-00-12-N （對應虹潤精密儀器有限公司型號：HR-WP-XD806-00-08-N-A）
例9、SWP-MD806-00-02-N （對應虹潤精密儀器有限公司型號：HR-WP-XD806-00-02-N-A）
例10、SWP-MS806-00-03-N （對應虹潤精密儀器有限公司型號：HR-WP-XS806-00-03-N-A）
例11、SWP-MD806-02-03-N （對應虹潤精密儀器有限公司型號：HR-WP-XD806-02-03-N-A）
例12、SWP-MD806-02-08-N （對應虹潤精密儀器有限公司型號：HR-WP-XD806-02-08-N-A）
例13、SWP-MD806-02-10-N （對應虹潤精密儀器有限公司型號：HR-WP-XD806-02-10-N-A）
例14、SWP-MD807-01-03-HL（對應虹潤精密儀器有限公司型號：HR-WP-XD807-01-03-HL-A）
例15、SWP-MD807-01-08-HL（對應虹潤精密儀器有限公司型號：HR-WP-XD807-01-08-HL-A）
例16、SWP-MD807-01-10-HL（對應虹潤精密儀器有限公司型號：HR-WP-XD807-01-10-HL-A）
例17、SWP-MD807-02-03-N （對應虹潤精密儀器有限公司型號：HR-WP-XD807-02-03-HL-A）
例14、SWP-MD807-02-08-N （對應虹潤精密儀器有限公司型號：HR-WP-XD807-02-08-HL-A）
