Description
SWP-LED系列閃光報警控制儀可與各種SWP系列控制儀表或其他接點式控制檢測儀表配套使用。可同時檢測八路輸入信號，八路信號均采用大規模、高亮度數碼管分別顯示各通道的當前狀態值。
一、儀表特點
閃光報警控制儀的輸入信號可選擇接點式開路報警、接點式閉路報警或TTL電平。具有多種報警控制輸出方式，可自由選擇閃光報警、聲音報警、繼電器報警觸點控制輸出及帶報警記憶或不帶報警記憶功能。
二、儀表外形及接線圖（以下為基本配線方式，特殊訂貨請參見隨機接線圖）
型號 | SWP-X803系列 | 接 線 圖 |

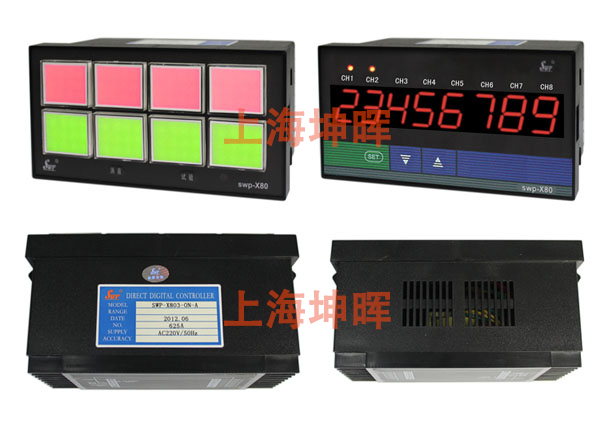

儀表外形 |
儀表尺寸:160×80×140mm |
|

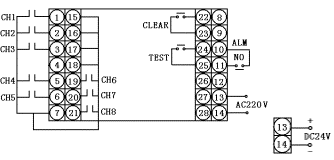

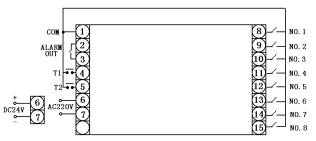

接線圖 |
儀表尺寸:160×80×140mm |
|
三、SWP系列閃光報警控制儀型譜表
型 號 | 代 碼 | 說 明 | ||||||
SWP- | □ | □□□ | -□ | -□ | -□ | -□ | -□ | |
特征 | X | 參數顯示：八位高亮度LED通道顯示 | ||||||
控制作用 | 803 | 閃光報警儀 | ||||||
通訊方式 | □ | 0：無通訊；2：RS-232；8：RS-485 | ||||||
指示方式 | D N R | 八段數碼管指示 平面LED指示（無通訊） 平面LED指示（帶錄放音功能） | ||||||
輸入信號 | A B C D | 接點式閉路報警 接點式開路報警 標準TTL電平 特殊規格 | ||||||
饋電輸出 | P | DC24V饋電輸出 | ||||||
供電方式 | W T | DC24V供電 AC85-260V供電（開關電源） AC220V供電（線性電源，可省略） | ||||||
注：平面LED指示的閃光報警器無通訊。
★ 平面LED指示的閃光報警器無通訊，無開關電源供電方式。
★
型號舉例：
?、賁WP-X803-D-A-P-W（發光管式指示）
接點式閉路報警，DC24V饋電輸出，DC24V供電，發光管式指示。
?、赟WP-X803-8N-B-P-T（數字式指示）
通訊方式RS485，接點式開路報警，DC24V饋電輸出，AC90～265V供電，數字式指示。
