SWP-LCD-NLQ智能化防盜型熱量積算記錄儀
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
SWP-LCD-NLQ熱量積算無紙記錄儀集流量/ 熱量積算與記錄于一體，是一種智能化的多功能二次儀表，適合對熱水的熱量進行過程監測，總量累積。
一、儀表特點：
1、強化管理的防盜及防掉電記錄功能

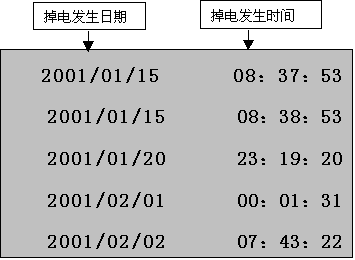

（1）可記錄儀表工作期間發生掉電的時間、次數及掉電時間累積值，防止人為或意外掉電造成流量偏差

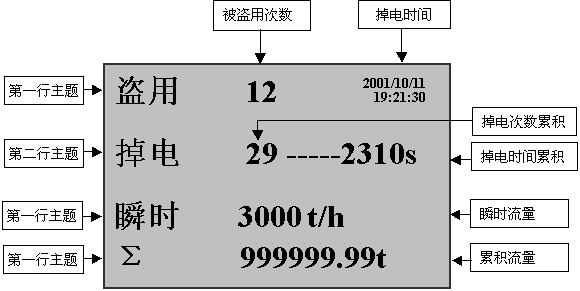

（2）帶記錄儀功能時可記錄用戶指定時刻的流量累積子供隨時抄錄登記，可以記錄下非法輸入密碼的次數
2、豐富的流量積算軟件
（1）可以對熱水熱量自動進行實時值測量和累積積算
（2）可設定小信號切除功能（流量、差壓輸入值小于設定值時的瞬時流量為0）
（3）可顯示瞬時流量和流量累積值（累積值單位可任意設定）
（4）可顯示瞬時流量值、時間、本次累積值、整是一位流量總累積值、流量（差壓、頻率）輸入值、壓
力補償輸入值、溫度補償輸入值
（5）可設定流量定量控制功能（流量總累積值大于或小于設定值時輸出控制信號）
（6）可自動進行溫度、壓力補償；儀表個通道輸入信號類型可通過內部參數設定自由更改
（7）可根據參數設定自動演算出流量系數K,使參數的設定更簡便、更精確
（8）可完成熱量系數的自動演算與設置
3、采用單片微處理器控制和計算機全數字自動調校功能，保證儀表系統穩定性、可靠性及安全性。
4、具有多種輸入信號功能，可配接各種差壓流量傳感器、壓力流量傳感器及各種頻率式流量傳感器（如孔
板、渦街、渦輪等）

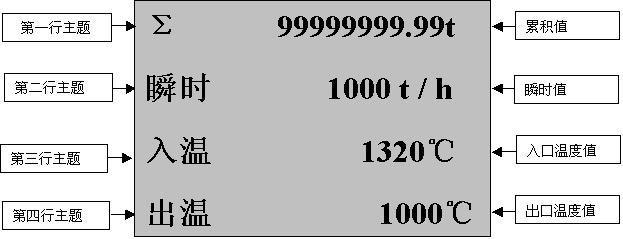

5、多功能的顯示畫面
儀表配有40×70mm帶背光的點陣式液晶圖形顯示板，可以集中顯示是中文菜單、測量值數據、曲線圖表
數據涵義、工程單位、百分比棒圖、報警狀況等。
6、便捷的操作界面
（1）快捷的中文菜單，提示用戶逐級完成參數設定
（2）明確的中文信息，標識顯示數據的工程涵義
（3）豐富的圖形畫面，提供需要顯示的參數組合
（4）輕觸式面板按鍵，方便用戶進行各種的操作
7、智能熱量積算記錄儀可選擇內置大容量存儲器滿足長達365天的記錄數據存儲要求
8、采用查表法進行密度補償，可全自動對過熱蒸汽、飽和蒸汽進行精度極高的積算控制，內置多種流量積
算公式，可適應各測量場合，還可根據參數設定自動演算出流量系數K，使參數設定更簡便，更精確。
9、可帶串行通信輸出，可與各種帶串行輸入/輸出的設備進行雙向通信，組成網絡控制系統。
3、可接3路被測信號，滿足溫度補償、壓力定值補償、溫壓全補償?shù)姆e算要求。

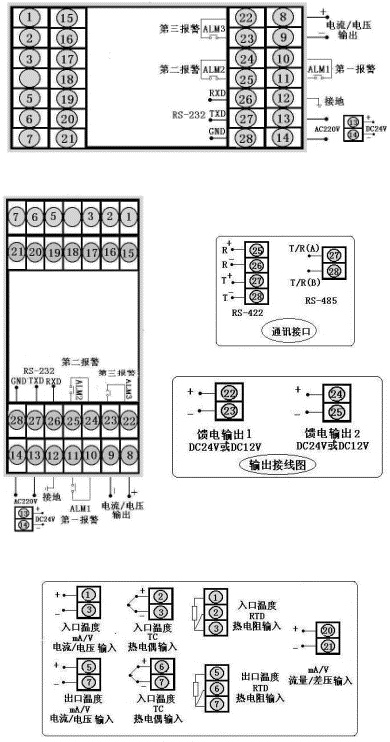

二、儀表外形及接線圖（以下為基本配線，特殊訂貨請參考隨機接線圖）
| 型號 | SWP-LCD-NLQ系列 | 接 線 圖 |
儀表 外形 | 開孔尺寸:152×76mm 重 量:400g |  |
儀表 外形 | 開孔尺寸:76×152mm 重 量:400g |
三、SWP-LCD-LQ儀表型譜表
| 型 號 | 代 碼 | 說 明 | |||||||||||||
| SWP -LCD-N | □□□□ □□-□ □- □ □ □- □ □ □-□□-□- □ | 新一代大屏幕帶背光液晶顯示儀表 | |||||||||||||
| 儀表功能 | LQ | 不記錄 | |||||||||||||
LQR | 記錄 | ||||||||||||||
| 外形尺寸 | 8 | 160×80mm（橫）80×160mm（豎） | |||||||||||||
| 補償信號 | 12 | 單路熱量表 | |||||||||||||
| 通訊方式 | □ | 參見"通訊方式" | |||||||||||||
| 變送輸出 | □ | 參見"輸出方式" | |||||||||||||
| 流量輸入類型 | □ | 參見"輸入類型" | |||||||||||||
| 入口輸入類型 | □ | 參見"輸入類型" | |||||||||||||
| 出口輸入類型 | □ | 參見"輸入類型" | |||||||||||||
| 第一報警方式 | □ | 參見"報警方式" | |||||||||||||
| 第二報警方式 | □ | 參見"報警方式" | |||||||||||||
| 第三報警方式 | □ | 參見"報警方式" | |||||||||||||
| 饋電輸出 | P2P | DC24V饋電輸出2路DC24V饋電輸出 | |||||||||||||
| 供電方式 | W | DC24V供電AC220V供電 | |||||||||||||
| 外形特征 | S | 豎式顯示儀表橫式顯示儀表 | |||||||||||||
★ 輸入類型
| 代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 |
| A | 4 ～ 20 mA | -1999～99999 d | S | S | 0 ～1600 ℃ |
| B | 0 ～ 10 mA | -1999～99999 d | T | T | -200～400 ℃ |
| C | 1 ～ 5 V | -1999～99999 d | U | J | 0 ～1200 ℃ |
| D | 0 ～ 5 V | -1999～99999 d | V | CU50 | -50.0～150.0 ℃ |
| M | 0 ～ 20 mA | -1999～99999 d | W | PT100.1 | -99.9～199.9℃ |
| H | 4～20 mA開方 | -1999～99999 d | G | PT100 | -200～650 ℃ |
| I | 0～10mA開方 | -1999～99999 d | O | 脈沖－集電極開路 | 0～5KHz |
| J | 1～ 5 V開方 | -1999～99999 d | E | E | 0～1000 ℃ |
| Q | 0 ～ 20 mA開方 | -1999～99999 d | K | K | 0～1300 ℃ |
| F | 脈 沖 | 0～5KHz | R | 用 戶 特 定 | -1999～99999 d |
| L | B | 400～1800 ℃ | N | 無補償輸入 |
★ 報警方式
| 選型代碼 | N | H | L |
| 報警方式 | 無位式控制或報警（可省略） | 位式上限控制或上限報警 | 位式下限控制或下限報警 |
★ 通訊方式
| 選型代碼 | 0 | 2 | 4 | 8 | 9 |
| 通訊方式 | 無通訊 | RS-232 | RS-422 | RS-485 | 特殊規格 |
★ 輸出方式
| 選型代碼 | 0 | 2 | 3 | 4 | 5 |
| 輸出方式 | 無輸出 | 4～20mA | 0～10mA | 1～5V | 0～5V |
★
型號舉例：
①SWP-LCD-NLQ812-21-AAA-HL-P-W-S
不記錄，單路熱量表，通訊方式為RS-232，輸出方式為繼電器輸出，差壓輸入類型為4～20
mA，入口輸入類型4～20 mA，出口輸入類型4～20
mA，第一報警為上限報警，第二報警為下限報警，DC24V饋電輸出，DC24V供電,豎表。
?、赟WP-LCD-NLQR812-81-ABC-LH-P
帶記錄，單路熱量表，通訊方式為RS-485，輸出方式為繼電器輸出，流量輸入類型為4～20
mA，入口輸入類型0～10 mA，出口輸入類型1～5V，第一報警為下限報警，第二報警為上限報警，AC220V供電，橫表。
