SWP-LCD-NH液位/容積控制儀
SWP-LCD-NH系列液位=容積控制儀可對各種形狀罐體進行液位=容積轉換測量控制。一、主要特點 1、
有極寬的顯示測量范圍，可顯示整五位的液位測量值及整六位的容積測量值（0--99999字）
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
SWP-LCD-NH系列液位<=>容積控制儀可對各種形狀罐體進行液位<=>容積轉換測量控制。
一、主要特點
1、
有極寬的顯示測量范圍，可顯示整五位的液位測量值及整六位的容積測量值（0--99999字）。
2、
采用查表法進行運算，可對無規則罐體實現高精度的液位<=>容積轉換控制。

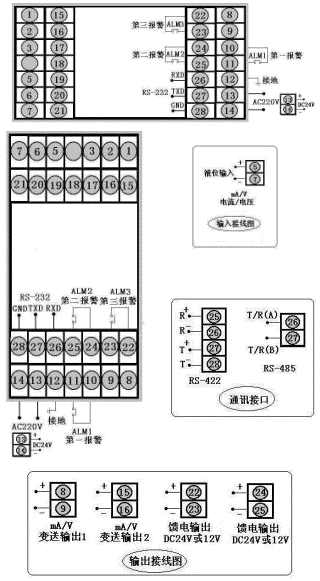

二、 儀表外形及接線圖（以下為基本配線，特殊訂貨請參考隨機接線圖）
| 型號 | SWP-LCD-NH80系列 | 接 線 圖 |
| 儀表 外形 |
開孔尺寸:152×76mm 重 量:400g |  |
開孔尺寸:76×152mm 重 量:400g |
三、SWP-LCD系列液位<=>容積控制儀型譜表
| 型 號 | 代 碼 | 說 明 | |||||||||||
| SWP -LCD-N | □□□ □□- □ □-□□- □ □ □ □ -□-□ | 新一代大屏幕帶背光顯示儀表 | |||||||||||
| 儀表功能 | H | 液位容積控制儀 | |||||||||||
| HR | 帶記錄（液位<=>容積控制儀） | ||||||||||||
| 外形尺寸 | 8 | 160×80mm（橫式）80×160mm（豎式） | |||||||||||
| 控制作用 | 0103 | 無控制（或報警）輸出帶控制（或報警）輸出 | |||||||||||
| 通訊方式 | □ | 參見"通訊方式" | |||||||||||
| 變送輸出 | □ | 參見"輸出方式" | |||||||||||
| 輸入類型 | □□ | 參見"輸入類型" | |||||||||||
| 第一報警方式 | □ | 參見"報警方式" | |||||||||||
| 第二報警方式 | □ | 參見"報警方式" | |||||||||||
| 第三報警方式 | □ | 參見"報警方式" | |||||||||||
| 饋電輸出 | NP | 無饋電輸出（可省略）DC24V饋電輸出 | |||||||||||
| 供電方式 | WT | DC24V供電AC90～265V供電（開關電源）AC220V供電（線性電源，可省略） | |||||||||||
| 外形特征 | S | 豎式顯示儀表橫式顯示儀表（可省略） | |||||||||||
★ 輸入類型(出廠默認值）
| 代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 | 說 明 |
| A | 4～20 mA | -9999～99999d | D | 0～5 V | -9999～99999d | 本表所列為最大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍 |
| B | 0～10 mA | -9999～99999d | R | 用戶特定 | 全 量 程 | |
| C | 1～5 V | -9999～99999d |
★ 報警方式
| 選型代碼 | N | H | L |
| 報警方式 | 無位式控制或報警（可省略） | 位式上限控制或上限報警 | 位式下限控制或下限報警 |
★ 輸出方式
| 選型代碼 | 0 | 2 | 3 | 4 | 5 |
| 輸出方式 | 無輸出 | 4～20mA | 0～10mA | 1～5V | 0～5V |
★
型號舉例：
?、賁WP-LCD-NH801-02-A-N
LCD系列，無控制（或報警）輸出液位<=>容積控制儀，輸入類型為4～20mA，無通訊，4～20mA控制輸出，無報警輸出，橫表。
?、赟WP-LCD-NH803-81-A-HLP
LCD系列，帶控制（或報警）輸出液位<=>容積控制儀，輸入類型為4～20mA，繼電器控制輸出，帶RS-485通訊，帶上下限繼電器報警輸出，帶DC24V饋電輸出，橫表。
