SWP-NAC三相電量集中顯示控制儀
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
SWP-NAC三相電量集中顯示控制儀是一種智能型電參數數據采集模塊，可測量三相三線制或三相四線制電路中的三相電流、電壓的真有效值，功率、功率因數。其輸入為三相電壓（0-500V）、三相電流（0-20A），輸出為RS-485或RS-232數字信號、4-20mA或0-5V模擬信號，能測量三相電壓值、三相電流值、有功功率、無功功率、功率因數CosΦ及各項有功功率、視在功率等。
SWP-NAC三相電量集中顯示控制儀可廣泛應用于各種工業控制與測量系統及各種集散式/分布式電力監控系統。
SWP-NAC三相電量集中顯示控制儀能代替過去的電流、電壓、功率、功率因數、電量等變送器及測量這些變送器標準輸出信號的輸入模塊，可大降低系統成本，方便現場布線，提高系統可靠性。其485總線輸出與兼容于NuDAM、ADAM等模塊的ASCII碼指集，使其可與其他廠家的控制模塊掛在同一485總線上，且便于計算機編程，使你輕松地構建自己的測控系統。
儀表類型
SWP-NAC-3E
——AC系列三相交流電量集中顯示控制儀
SWP-NAC-3AC ——AC系列三相交流電壓/電流表
SWP-NAC-3COS
——AC系列三相交流功率因數表表
技術參數
型 號 | SWP-NAC-3E-C80/C90系列 | |
輸入信號 | 輸 入 交流45－60HZ三相電壓、電流 | |
輸出信號 | 輸出接口 模擬量 DC 0～10mA/4～20mA（負載電阻<500Ω） | |
| 精度 | 測量精度 電流：0.2級 電壓：0.2級 有功功率：0.2級 在功率因數>0.6時，為0.2級；在功率因數<0.6時，為0.5。 無功功率：0.5級 無功功率是由有功功率與電流電壓計算得出，只為正。即負的無功功率不可測。 功率因數：0.5級 （注：電壓、電流、有功功率、無功功率、功率因數的精度，都是以全量程為標準） | |
特 性 | 輸 入 信 號 每通道采樣速率：4KHz，交流采樣 | |
使用環境 | 工作溫度 0～50℃ | |
SWP-NAC-3E- | C80系列（橫式） | C90系列（方形） |
外形尺寸 | 寬×高×深：160×80×140mm | 寬×高×深：96×96×110mm |
開孔尺寸單位：mm | | |

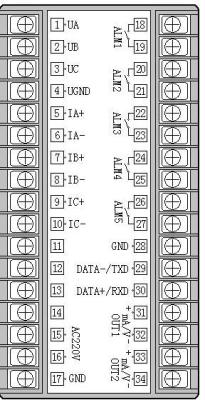

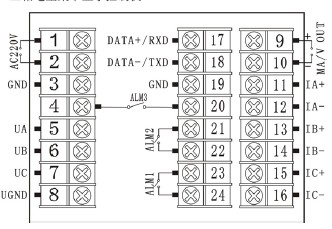

接線圖 |
| |
典型應用接線圖 |
| |
規格與參數
| 型 號 | 代 碼 | 說 明 | ||||||||||||||
| SWP-3E | □ □□□-□ □ □ □/□ □□ □ □ □ □ | 交流電量集中顯示儀控制儀 | ||||||||||||||
| SWP-3AC | □ □□□-□ □ □ □/□ □□ □ □ □ □ | AC系列交流電壓/電流表 | ||||||||||||||
| SWP-3COS | □ □□□-□ □ □ □/□ □□ □ □ □ □ | AC系列交流功率因素表 | ||||||||||||||
| 外形特征 | C S | 橫式顯示儀表 豎式顯示儀表 | ||||||||||||||
| 外形尺寸 | 8 | 160*80mm 80*160mm | ||||||||||||||
| 控制作用 | 01 03 | 測量顯示 三位式控制 | ||||||||||||||
| 通訊方式 | □ | 參見"通訊方式" | ||||||||||||||
| 變送1輸出方式 | □ | 參見"輸出方式" | ||||||||||||||
| 變送2輸出方式 | □ | 參見"輸出方式" | ||||||||||||||
| 電壓輸入類型 | □□ | 參見"輸入類型" | ||||||||||||||
| 電流輸入類型 | □□ | 參見"輸入類型" | ||||||||||||||
| 第一報警方式 | □ | 參見"報警輸出方式" | ||||||||||||||
| 第二報警方式 | □ | 參見"報警輸出方式" | ||||||||||||||
| 第三報警方式 | □ | 參見"報警輸出方式" | ||||||||||||||
| 第四報警方式 | □ | 參見"報警輸出方式" | ||||||||||||||
| 第五報警方式 | □ | 參見"報警輸出方式" | ||||||||||||||
| 供電方式 | □ | T | AC220V供電 | |||||||||||||
通訊方式
| 選型代碼 | 0 | 2 | 4 | 8 | 9 |
| 通訊方式 | 無通訊 | RS-232 | RS-422 | RS-485 | 特殊規格 |
通訊協議：出廠時采用SWP通訊協議，用戶有訂購特殊的通訊協議請在訂貨時注明
變送輸出方式
| 選型代碼 | 0 | 1 | 2 | 3 | 4 | 5 |
| 輸出方式 | 無輸出 | 繼電器 | 4-20mA | 0-10mA | 1-5V | 0-5V |
輸入類型（出廠默認值）
| 代碼 | 輸入范圍 | 代碼 | 輸入范圍 | 代碼 | 輸入范圍 | 代碼 | 輸入范圍 |
| 01 | 0-1A | 04 | 0-4A | 07 | 0-200V | 10 | 0-500V |
| 02 | 0-2A | 05 | 0-5A | 08 | 0-300V | ||
| 03 | 0-3A | 06 | 0-100V | 09 | 0-400V |
報警輸出方式
代碼 | N | H | L |
輸出方式 | 無報警 | 上限報警 | 下限報警 |
