SWP-F系列三回路數字顯示控制器
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
SWP-F系列高精度型三回路數字顯示控制器，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制，高亮度LED數碼顯示，三路測量同屏顯示，使測量值的顯示更為清晰直觀。
1.全新的結構
測量精度0.2%，采樣周期最短0.25秒。采用國際流行插入式結構易檢修、易升級。采用EMC抗干擾屏蔽設計，完善的軟件功能，使SWP-F系列儀表可靠性更高。采用開放式模塊化硬件結構，大大豐富了儀表功能，使用戶靈活度大大提高。
2.清晰的顯示
高清晰LED數字顯示測量值。高亮度光柱測量值顯示。
3.方便的網絡
支持多機網絡通訊。提供的RS232或RS485通訊接口方便與上位機鏈接。支持MODBUS、SWPBUS協議方便用戶任意選擇。面板提供TTL通訊接口，與本公司其它產品、小型終端液晶顯示器或PC進行通訊鏈接，即可編制各種裝置特有畫面，組成流程圖報表、記錄曲線等網絡監控系統。
4.友好的界面
人機界面友好，人性化操作界面，簡單方便。全可切信號輸入，可編程輸入、輸出技術。多重報警方式自由設定，多種輸出方式選擇。
技術參數
| 規格 | 說明 | |
| 功能 | ·多種傳感器輸入功能：20種輸入方式 ·高精度: ±0.2F.S或±0.3F.S ·多種輸出功能:Relay,SSR,SCR ·通訊功能:RS232,RS485 ·變送(PV)輸出:DCV,DCI ·饋電輸出:DC24V | |
| 電源 | 90-260VAC 50/60Hz 24VDC | |
| 功率消耗 | 6VA | |
| 顯示類型 | 7段LED顯示 [紅色] | |
| 顯示精度 | F.S±0.2%或0.3% | |
| 設定類型 | 面板按鍵設定 | |
| 熱電偶 | K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT) | |
| 輸入 | RTD | Cu50,Pt100,Pt100.1 |
| 模擬信號 | 0-5VDC,1-5VDC,0-10mADC,4-20mADC | |
| 輸出 | 繼電器 | 250VAC 3A |
| SSR | 24VDC ±3V 30mA Max | |
| SCR | 400V/0.5A | |
| 電流 | 0-20mADC,4-20mADC 負載≤500Ω (PV 傳送值) | |
| 電壓 | 0-5VDC,1-5VDC 負載≤250Ω (PV 傳送值) | |
| 饋電輸出 | DC24V,DC12V,DC5V 30mA Max. | |
| 通訊 | 功能 | PV值,EV狀態,MODBUS協議,SWPBUS協議 |
| 波特率 | 300~9600bps | |
| 接口 | RS232，RS485 | |
| 報警輸出 | 帶回差報警輸出 ON/OFF 全量程 | |
| 采樣時間 | 0.5秒 | |
| 耐壓 | AC 2000V 50/60Hz 1分鐘 | |
| 抗振動 | 0.75mm的振幅,頻率為10~55Hz X,Y,Z方向各2小時 | |
| 絕緣強度 | Min.100MΩ(at DC500V) | |
| 抗干擾 | 模擬方波發生器干擾（脈沖寬度μs）±2kV | |
| 記憶保持 | 約:10年.(使用無電壓半導體記憶型) | |
| 環境溫度 | -10~50℃(未結冰狀態) | |
| 儲存溫度 | -20~60℃(未結冰狀態) | |
| 環境濕度 | 35~85%RH | |
| 重量 | 140~600g | |

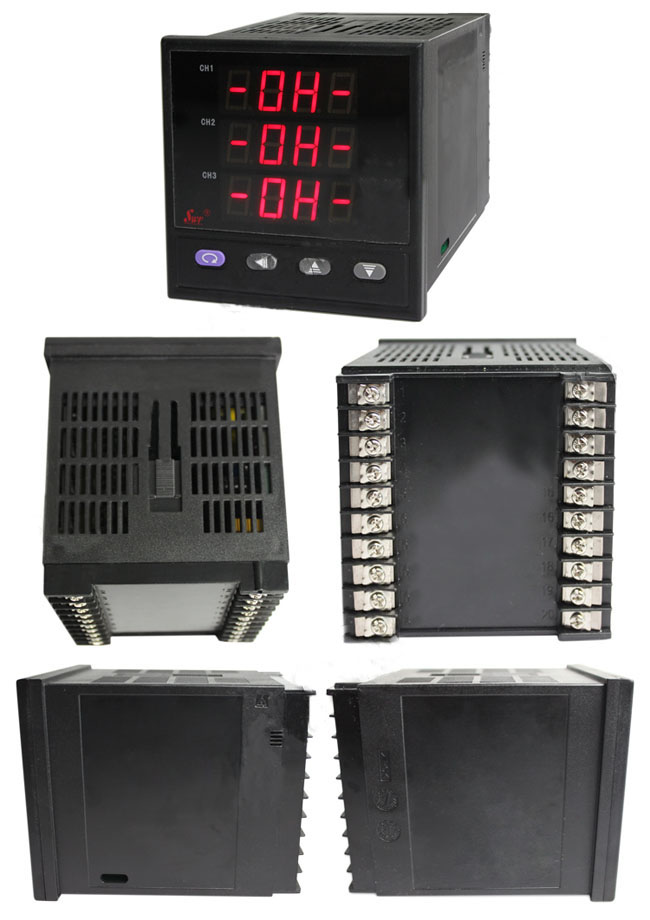

產品實物圖
選型手冊
| 型 號 | 代 碼 | 說 明 | ||||||||||||
| SWP-F | □ □□ -□ □ -□□ /□□ /□□ -□ □ □ -□ -□ -□ | SWP-F 系列三回路顯示控制器 | ||||||||||||
| 外形尺寸 | 4 8 9 | 96×48mm（橫式），48×96mm（豎式） | ||||||||||||
| 控制作用 | 31 33 | 測量顯示 | ||||||||||||
| 通訊方式 | □ | 參見 “通訊方式” | ||||||||||||
| 輸出方式 | □ | 參見 “輸出方式” | ||||||||||||
| 第一路 | □□ | 參見 “輸入類型” | ||||||||||||
| 第二路 | □□ | 參見 “輸入類型” | ||||||||||||
| 第三路 | □□ | 參見 “輸入類型” | ||||||||||||
| 第一路 | N H L | 無報警（可省略） | ||||||||||||
| 第二路 | N H L | 無報警（可省略） | ||||||||||||
| 第三路 | N H L | 無報警（可省略） | ||||||||||||
| 饋電輸出 | P | DC24V饋電輸出 | ||||||||||||
| 供 電 | W T | DC24V供電 | ||||||||||||
| 外形特征 | S | 豎式顯示儀表 | ||||||||||||
※：通訊、輸出、饋電功能節點總數≤3個
★通訊方式：
| 代 碼 | 0 | 2 | 8 | 9 |
| 通訊方式 | 無通訊 | RS-232C | RS-485 | 特殊規格 |
★輸出方式：
| 選型代碼 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 輸出方式 | 無輸出 | 繼電器 | 4～20mA | 0～10mA | 1～5V | 0～5V | SCR輸出 | SSR輸出 | 特殊規格 | SOT輸出 |
★ 06-可控硅過零觸發脈沖輸出 07-電壓控制固態繼電器輸出 09-雙向可控硅輸出
★輸入類型：
| 代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 |
01 | B | 400~1800℃ | 09 | Pt100.1 | -199.9~320.0℃ | 17 | 30~350Ω | -1999~9999d |
02 | S | 0~1600℃ | 10 | Cu50 | -50.0~150.0℃ | 18 | 特殊規格 | 用戶待定 |
03 | K | 0~1300℃ | 11 | Cu100 | -50.0~150.0℃ | 19 | 4~20mA開方 | -1999~9999d |
04 | E | 0~1000℃ | 12 | 4~20mA | -1999~9999d | 20 | 0~10mA開方 | -1999~9999d |
05 | T | -199.9~320.0℃ | 13 | 0~10mA | -1999~9999d | 21 | 1~5V開方 | -1999~9999d |
06 | J | 0~1200℃ | 14 | 1~5V | -1999~9999d | 22 | 0~5V開方 | -1999~9999d |
07 | WRe3~25 | 0~2300℃ | 15 | 0~5V | -1999~9999d | 23 | 可切換輸入 | |
08 | Pt100 | -200~650℃ | 16 | 0~20mA | -1999~9999d |
