WR系列裝配式熱電偶

概述裝配熱電偶通常和顯示儀表、記錄儀表、電子計算等配套使用。直接測量各種生產過程中的0°C~1300°C范圍內液體、蒸汽和氣體介質以及固體表面溫度。主要特點有：裝配簡單，更換方便；壓簧式感溫

電話：021-69028098
傳真：021-69028066
郵箱：shkhyb@163.com

Description

概述
裝配熱電偶通常和顯示儀表、記錄儀表、電子計算等配套使用。直接測量各種生產過程中的0°C~1300°C范圍內液體、蒸汽和氣體介質以及固體表面溫度。主要特點有：裝配簡單，更換方便；壓簧式感溫元件，抗振性能好；測溫范圍大；機械強度高，耐壓性能好
　　裝配式熱電偶通常是由熱電極絕緣材料保護管和接線盒等部件組成。其中兩熱電極一端焊接在一起，起感溫元件的作用，是熱電偶的核心部份。絕緣材料的作用是將兩熱電極隔離開，防止短路現像。保護管的作用是使熱電極和被測介質不直接接觸，此外還起固定和支撐熱電偶感溫元件的作用。接線盒的作用是用來固定連接感溫元件與外接導線，并保護感溫元件免受外界氣氛侵蝕。
　　產品執行標準：IEC584、IEC1515、GB/T16839-1997、JB/T5582-91
　　裝配熱電偶熱電偶在環境溫度為20±15°C，相對濕度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000Ω.m。

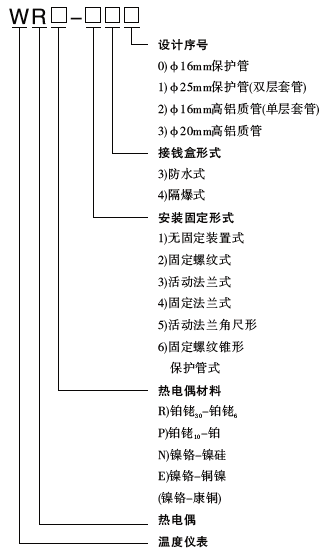

WR裝配式熱電偶基本型號

統一設計型熱電偶

無固定裝置式（陶瓷保護管）熱電偶

熱電偶類別	產品型號	分度號	測溫范圍	規格		熱響應時間（T0.5s）
				直徑mm	保護管材料
單支鉑銠30-鉑銠6	WRB-120-T2	B	0~1600	Φ16	剛玉質	＜150
	WRB-121-T2			Φ25		＜360
雙支鉑銠30-鉑銠6	WRB2-120-T2			Φ16		＜150
	WRB2-121-T2			Φ25		＜360
單支鉑銠10-鉑銠6	WRS-120-T1	S	0~1300	Φ16	高鋁質	＜150
	WRS-121-T1			Φ25		＜360
雙支鉑銠10-鉑銠6	WRS2-120-T1			Φ16		＜150
	WRS2-121-T1			Φ25		＜360
單支鎳鉻-鎳硅	WRK-122-T1	K	0~1100	Φ16	高鋁質	＜240
	WRK-123-T1		0~1200	Φ20
雙支鎳鉻-鎳硅	WRK2-121-T1		0~1100
單支鉑銠30-鉑銠6	WRB-130-T2	B	0~1600	Φ16	剛玉質	＜150
	WRB-131-T2			Φ25		＜360
雙支鉑銠30-鉑銠6	WRB2-130-T2			Φ16		＜150
	WRB2-131-T2			Φ25		＜360
單支鉑銠10-鉑銠6	WRS-130-T1	S	0~1300	Φ16	高鋁質	＜150
	WRS-131-T1			Φ25		＜360
雙支鉑銠10-鉑銠6	WRS2-130-T1			Φ16		＜150
	WRS2-131-T1			Φ25		＜360
單支鎳鉻-鎳硅	WRK-133-T1	K	0~1200	Φ20	高鋁質	＜240
雙支鎳鉻-鎳硅	WRK2-133-T1		0~1100

保護管直徑和長度

Φ16單層管		Φ20		Φ25雙層管
總線長L	置深l	總線長L	置深l	總線長L	置深l
300	150	400	250	550	400
350	200	450	300	650	500
400	250	550	400	900	750
450	300	650	500	1150	1000
550	400	900	750	1650	1500
650	500	1150	1000	2150	2000
900	750	1650	1500
1150	1000	2150	2000

裝配式熱電偶型號規格

熱電偶類別	產品型號	分度號	使用溫度范圍	保護管材料	規格
					總長
單支鎳鉻硅-鎳硅	WRN-	N	0~1050℃	304 316L 310S GH3030 GH3039	300 350 400 450 500 550 650 900 1150 1650 2150
雙支鎳鉻硅-鎳硅	WRN2-
單支鎳鉻-鎳硅	WRK-	K (EU-2)*	0~800℃ 0~1000℃	304 321 316L 310S GH3030
雙支鎳鉻-鎳硅	WRK2-
單支鎳鉻-康銅	WRE-	E (EA-2)*	0~600℃	304 321 316L
雙支鎳鉻-康銅	WRE2-
單支鐵-康銅	WRJ-	J	0~600℃	304 321 316L
雙支鐵-康銅	WRJ2-
單支銅-康銅	WRT-	T	0~500℃	304 321 316L
雙支銅-康銅	WRT2-

注：
1) 熱響應時間T0.5<90秒
2) 打“* ”分度號作特殊規格訂貨

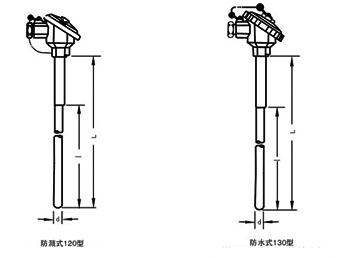

●無固定安裝裝置
產品型號

WRN(單、雙支)-120、121、130、131
WRK(單、雙支)-120、121、130、131
WRE(單、雙支)-120、121、130、131
WRJ(單、雙支)-120、121、130、131
WRT(單、雙支)-120、121、130、131

● 固定螺紋安裝裝置

WRN(單、雙支) -220、221、230、240、241
WRK(單、雙支) -220、221、230、240、241
WRE(單、雙支) -220、221、230、240、241
WRJ(單、雙支) -220、221、230、240、241
WRT(單、雙支) -220、221、230、240、241

固定焊接螺紋規格對照表
材料：SUS304或SUS316L

型號	M	H	S	D	型號	M	H	S
/PS-01	M27*2	32mm	32mm	Φ39	/PS-06	1/8NPT#	10mm	16mm
/PS-02	M33*2#	32mm	36mm	Φ44	/PS-07	1/4NPT#	14mm	19mm
/PS-03	G1/2”#	20mm	27mm	Φ34	/PS-08	1/2NPT#	25mm	27mm
/PS-04	G3/4”	25mm	32mm	Φ39	/PS-08	3/4NPT	25mm	32mm
/PS-05	G1”#	30mm	36mm	Φ44	/PS-10	1NPT#	30mm	38mm

公稱壓力：10MPa

注：螺紋尺寸中大“#”符號表示外保護管直徑應相應調整。

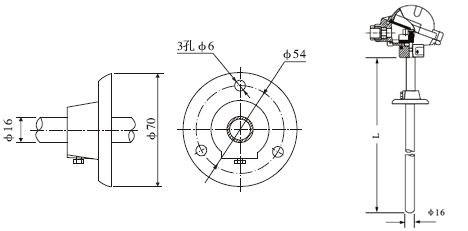

● 活動法蘭安裝裝置
產品型號：

WRN(單、雙支)—320，321，330，331
WRK(單、雙支)—320，321，330，331
WRE(單、雙支)—320，321，330，331
WRJ(單、雙支)—320，321，330，331
WRT(單、雙支)—320，321，330，331

活動法蘭
材料：鑄鐵

型號	d	D	Do	do	公稱壓力
/PF-01	Φ12	Φ70	Φ54	Φ6	常壓
/PF-02	Φ16
/PF-03	Φ20

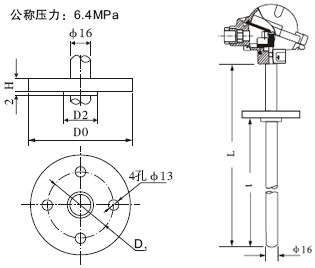

● 固定法蘭安裝裝置
產品型號：

WRN(單、雙支)—420，421，430，431，440，441
WRK(單、雙支)—420，421，430，431，440，441
WRE(單、雙支)—420，421，430，431，440，441
WRJ(單、雙支)—420，421，430，431，440，441
WRT(單、雙支)—420，421，430，431，440，441

固定法蘭
材料：321、321、316L、45#鋼

Pg(公斤/厘米2Kg/cm2)	法蘭主要尺寸	Dg（mm）
Pg(公斤/厘米2Kg/cm2)	法蘭主要尺寸	10	15	20	25	32	40
1、1.5和6	D	75	80	90	100	120	130
	D1	50	55	65	75	90	100
	D2	32	40	50	60	70	80
	N	4	4	4	4	4	4
	Do	12	12	12	12	14	14
10	D	90	95	105	115	135	145
	D1	60	65	75	85	100	110
	D2	40	45	55	65	78	85
	N	4	4	4	4	4	4
	Do	14	14	14	14	18	18
16	D	90	95	105	115	135	145
	D1	60	65	75	85	100	110
	D2	40	45	55	65	78	85
	N	4	4	4	4	4	4
	Do	14	14	14	14	18	18
25	D	90	95	105	115	135	145
	D1	60	65	75	85	100	110
	D2	40	45	55	65	78	85
	N	4	4	4	4	4	4
	Do	14	14	14	14	18	18
40	D	90	95	105	115	135	145
	D1	60	65	75	85	100	110
	D2	40	45	55	65	78	85
	N	4	4	4	4	4	4
	Do	14	14	14	14	18	18

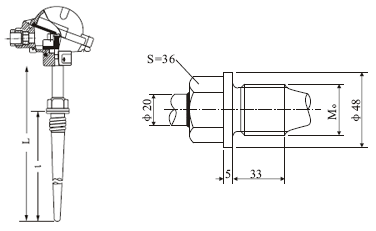

● 錐形固定螺紋安裝裝置

熱電偶類別	產品型號	分度號	測溫范圍	保護管材料	螺紋規格	規格		接線盒形式
						總長L	插深l
單支鎳鉻-鎳硅	WRK-630/PS-01	K (EU-2)*	0~600℃	321 316L	M27*2	225 250 300 350 400 450 500 550	75 100 150 200 250 300 350 400	防水式
	WRK-630/PS-02				M33*2
	WRK-630/PS-05				G1”
雙支鎳鉻-鎳硅	WRK2-630/PS-01				M27*2
	WRK2-630/PS-02				M33*2
	WRK2-630/PS-05				G1”
單支鎳鉻-康銅	WRE-630/PS-01	E (EA-2)*	0~600℃	321 316L	M27*2
	WRE-630/PS-02				M33*2
	WRE-630/PS-05				G1”
雙支鎳鉻-康銅	WRE2-630/PS-01				M27*2
	WRE2-630/PS-02				M33*2
	WRE2-630/PS-05				G1”

注
　　 1)響應時間T0.5<90秒
　　 2)打“*”分度號作特殊規格訂貨
　　 3)公稱壓力：30Mpa, 流速<80m/s

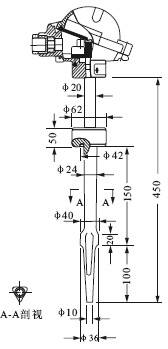

● 焊接固定錐形保護管式熱電偶

熱電偶類別	產品型號	分度號	測量范圍	保護管材料	熱響應時間T0.5s	工作端形式
單支鎳鉻-鎳硅	WRK-624	K (EU-2)*	0~600℃	不銹鋼 1Cr18Ni9Ti	＜20	接殼式
單支鎳鉻-鎳硅	WRK-625	K (EU-2)*			＜30	絕緣式
單支鎳鉻-康銅	WRE-624	E (EA-2)*			＜20	接殼式
單支鎳鉻-康銅	WRE-625	E (EA-2)*			＜30	絕緣式

注:
1)響應時間T0.5<90秒
2)打“*”分度號作特殊規格訂貨
3)公稱壓力：30Mpa, 流速<80m/s

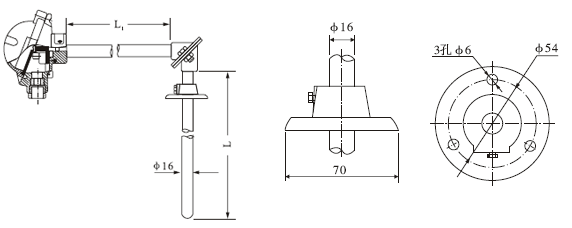

●活動法蘭角尺形熱電偶

熱電偶類別	產品型號	分度號	測溫范圍	規格	接線盒形式
				總長L
單支鎳鉻-鎳硅	WRK-530	K (EU-2)*	0~800℃	500500 750750	防水式
雙支鎳鉻-鎳硅	WRK2-530		0~1000℃
單支鎳鉻-康銅	WRE-530	E (EA-2)*	0~600℃
雙支鎳鉻-康銅	WRE2-530

注：
1)熱響應時間T0.5<90秒
2)打“*”分度號作特殊規格訂貨
