Description
概述
多點熱電偶整支產品由多支不同長度（按用戶要求）但外徑相同的獨立絕緣式鎧裝熱電偶構成，
其接線端共同存在于同一接線盒內，產品無外護管。多點熱電偶結構形式與重慶川儀十七廠生產的
WR□KT□/□-□2□DD、WR□KT□/□-□3□DD、WR□KT□/□-□4□DD型一致。
多支多點熱電偶采用直螺紋、錐管螺紋或法蘭等多種固定裝置，可在國產和進口設備上安裝使
用，耐壓抗震，性能穩定可靠；鎧裝芯與接線盒之間有良好的阻斷結構，可防止在保護管破損后阻止 介質侵入。
應用
多點鎧裝熱電偶是為化肥工業設計的專用測溫儀表。它用來測量合成塔，反應罐等設備內不同深度的溫度，當鎧徑在Φ5以下時，最大深度可達30米以上。使用本產品時，用戶需自備外保護管，否則，智只能測量常壓和非腐蝕性介質。
多點鎧裝熱電偶特點
1、采用直螺紋、錐管螺紋或法蘭等多種形式的固定裝置，可在各種國產或引進設備上安裝使用。
2、接線盒類型繁多，可以在一般場合（普通防水盒），爆炸性氣氛（隔爆接線盒）或腐蝕性環境（不銹鋼隔爆盒）下可靠工作。
3、采用鎧裝測量元件，耐壓抗震，穩定可靠。
4、鎧裝芯與接線盒之間，都具有在保護管破損后，阻止測量介質侵入的阻斷結構。
5、具有符合國際電工委員會IEC標準的多種防爆等級產品（如dIIBT4、dIICT4、dIICT5等），能適應于不同等級要求的防爆場合測溫。
多點鎧裝熱電偶標準規格
品種 | 分度號 | 測量范圍（℃） | 鎧套材料 | 點數與鎧徑d(mm) | 精度等級 | 備注 | ||
三點 | 六點 | 十二點 | ||||||
鉑銠10-鉑 | S | 0-1200 | CH30合金 | Φ3 | Φ3 | Φ3 | I或II | 1、當每點輸出兩個信號時，測量點數測相應減半。2、當熱電阻為兩線輸出方式，而傳輸為三線制時，可在一個端子接一根線；另一個端子接兩根線。 |
鎳鉻-鎳硅 | X | 0-1100 | ||||||
0-800 | 1Cr18Ni9Ti | |||||||
鎳鉻-康銅 | E | 0-700 | ||||||
鐵-康銅 | J | 0-600 | ||||||
銅-康銅 | T | -200-300 | ||||||
鉑電阻 | Pt100 | -200-500 | ||||||
多點鎧裝熱電偶選型表
| WR | 多點鎧裝熱電偶 | ||||||||||||
| 代號 | 熱電極種類 | ||||||||||||
| Q | R分度號|鉑銠13-鉑 | ||||||||||||
| P | S分度號|鉑銠10-鉑 | ||||||||||||
| R | B分度號|鉑銠10-鉑 | ||||||||||||
| N | 鎳鉻一鎳硅，分度號K | ||||||||||||
| E | 鎳鉻一康銅，分度號E | ||||||||||||
| F | 鐵一康銅，分度號J | ||||||||||||
| C | 銅一康銅。分度號T | ||||||||||||
| 代號 | 結構形式 | ||||||||||||
| K | 鎧裝結構形式 | ||||||||||||
| 代號 | 測量點數(在2至12之間，按正整數序列變化) | ||||||||||||
| 2 | 不同深度的測量點為二點 | ||||||||||||
| ※ | ――――――― | ||||||||||||
| ※ | ――――――― | ||||||||||||
| 12 | 不同深度的測量點數為十二點 | ||||||||||||
| 代號 | 固定裝置形式 | ||||||||||||
| l | 無固定，適用于≤6點 | ||||||||||||
| 2 | 固定螺紋，適用于≤6點 | ||||||||||||
| 3 | 帶活絡接頭錐形管螺紋，適用于≤12點 | ||||||||||||
| 4 | 固定法蘭，適用于≤12點 | ||||||||||||
| 5 | 帶吹氣裝置直螺紋，適用于≤12點 | ||||||||||||
| 代號 | 接線盒形式 | ||||||||||||
| 2 | 防濺式，適用于≤12點 | ||||||||||||
| 3 | 防水式，適用于≤6 | ||||||||||||
| 4 | 防爆式，適用于≤6點，防爆標志；dIIcT4、ibIIcT5、dIICT5 | ||||||||||||
| 7 | 不銹鋼隔爆盒，適用于≤12點，防爆標志；dIICT5、ibⅡcT5 | ||||||||||||
| 代號 | 測量端形式 | ||||||||||||
| l | 絕緣式 | ||||||||||||
| 2 | 接殼式，不宜用于防爆產品 | ||||||||||||
| 代號 | 多點熱電偶外護管材質 | ||||||||||||
| 0 | 1Cr18Ni9Ti;常規供貨 | ||||||||||||
| 1 | GH30合金;僅S分度號和B分度號使用 | ||||||||||||
| DD | 多支多點式鎧裝熱電偶 | ||||||||||||
| 代號 | 鎧套直徑(在3至8之間，按正整數序列變化) | ||||||||||||
| 3 | 鎧裝直徑Φ3 | ||||||||||||
| ※ | ――――――― | ||||||||||||
| ※ | ――――――― | ||||||||||||
| 8 | 鎧套直徑由Φ8 | ||||||||||||
| 代號 | 多點熱電偶精度等級 | ||||||||||||
| II | II級;國內常規供貨 | ||||||||||||
| I | I級;協議供貨;需加價 | ||||||||||||
| 代碼 | 每支元件的插入深度l（由短到長排序）mm | ||||||||||||
| l1 | 長度最短的一個測量點 | ||||||||||||
| ※ | ――――――― | ||||||||||||
| ※ | ――――――― | ||||||||||||
| ln(n=測量點數） | 長度最長的一個測量點 | ||||||||||||
| WR | □ | K | □ | -□ | □ | □ | □ | DD | □ | □ | □/□/.../□ | ||
外形結構圖

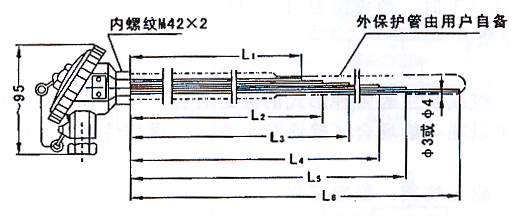

?、俜浪疅o(wú)固定裝置多點鎧裝熱電偶

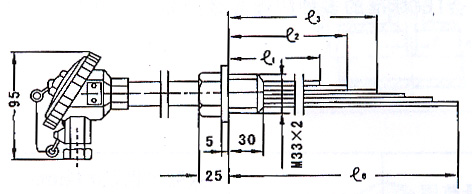

②防水固定螺紋裝置多點鎧裝熱電偶

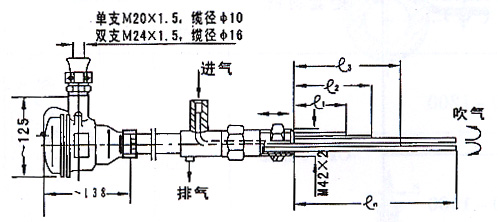

?、鄹舯瑤Т禋馐街甭菁y多點鎧裝熱電偶

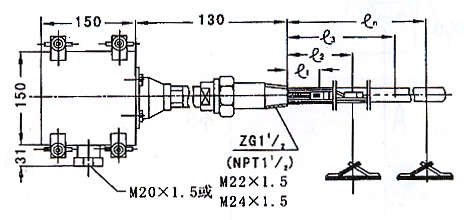

④防濺帶活絡接頭錐形管螺紋多點鎧裝熱電偶

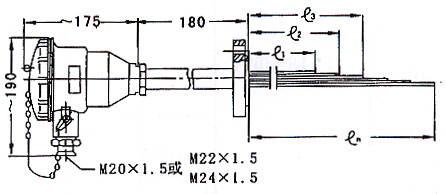

?、莶讳P鋼固定法蘭多點鎧裝熱電偶
多點鎧裝熱電偶常用規格型號
單點多支熱電偶 四根鎧絲：T1=2350mm
T2=2650mm
T3=2900mm T4=3200mm
T1測溫點（L1=1850mm、L2=2150mm、L3=2350mm）
T2測溫點（L4=2150mm、L5=2450mm、L6=2650mm）
T1測溫點（L7=2400mm、L8=2700mm、L9=2900mm）
T1測溫點（L10=2700mm、L11=3000mm、
L12=3200mm）
單點多支熱電偶 兩根鎧絲：T1=3920mm
T2=3620mm
T1測溫點（L1=2120mm、L2=3020mm、L3=3920mm）
T2測溫點（L4=1875mm、L5=2775mm、L6=3675mm）
