Description
產品概述

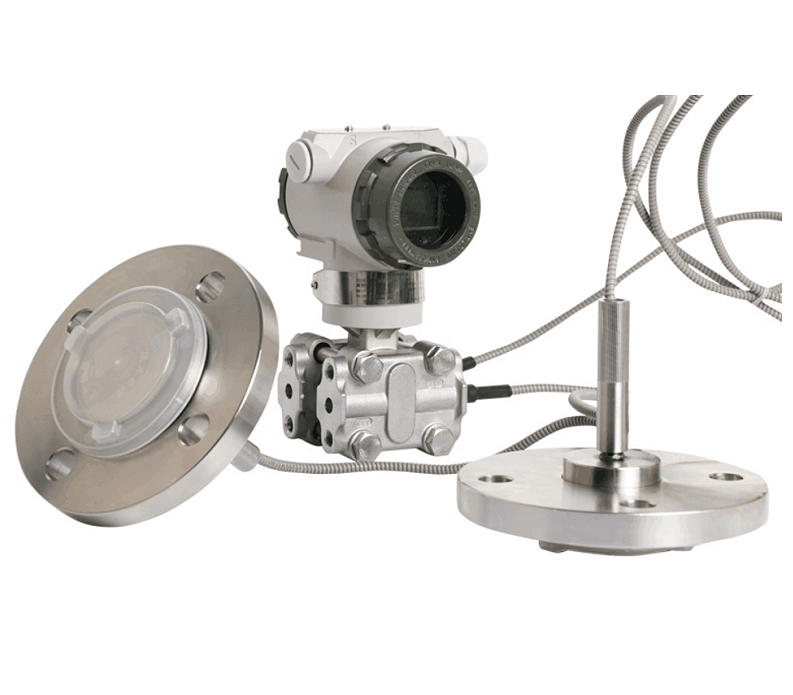

HM3051S-LT、RD智能法蘭壓力、差壓變送器是用先進的單晶硅壓力傳感器技術與專利封裝工藝，精心研制出的一款的高性能壓力變送器。該產品采用雙過載保護膜片設計，內部電路防浪涌保護設計，可準確測量表壓、絕壓、流量、真空度、液位和密度。
特點
■ 采用先進的單晶硅差壓傳感器
■ 兩線制，4～20mA模擬輸出，HART? 協議數字通訊
■ 智能LCD液晶表頭帶背光
■ 兼有遠傳和本地零點、量程調整
■ 品種齊全，精度高，穩定性好
■ 隔爆殼體結構，抗變頻干擾能力強
■ 高靜壓、高過載保障
■ 雙過載保護膜片設計
■ 防雷保護電路設計
用途及行業
■ 石油、化工、冶金、電力、食品、造紙、醫藥、機械制造、科學實驗和航空軍用等行業的過程控制領域
性能參數
量程范圍 0～10kPa…3MPa
壓力類型 壓力、差壓
供電輸出 4～20mA+HART?協議(10.5V～36V，一般24V)
精 度 ±0.1%FS
溫 漂 ±（0.1＋0.1×量程比）%FS（@-10～70℃）
環境溫度 -40℃～85℃；帶液晶表頭-20℃～70℃
介質溫度 -40℃～120℃
儲存溫度 -40℃～85℃
絕緣電阻 ≥100MΩ/500VDC( 200MΩ/250VDC)
防護等級 IP65
環境溫度 -40℃～85℃；帶液晶表頭-20℃～70℃
介質溫度 -40℃～120℃
安裝影響 零點不大于0.4kPa，可通過清零功能校正
靜壓影響
零點影響0.15量程比%FS/4MPa
滿程影響0.25%FS/4MPa
長期穩定性 ±0.2%FS/2年
結構特性
膜片材質 316L、316L噴四氟、哈C、鉭
排氣/排液閥 316不銹鋼（僅LT）
O型圈 氟橡膠與硅橡膠組合（與測量介質接觸）
灌充液 硅油
法蘭和夾塊 304不銹鋼（T型膜頭材質為316L）
軟態毛細管 304不銹鋼（僅RD）
殼體材料 壓鑄鋁環氧樹脂涂層
電氣接口 M20×1.5、NPT1/2
工藝接口
LT/RD高壓端：DN25 PN4.0、DN50 PN4.0、DN80 PN1.6
RD低壓端：DN25 PN4.0、DN50 PN4.0、DN80 PN1.6
LT低壓端：M20×1.5帶焊管
重量 3.5kg(不包含選件)
