什么是PHYM壓力式比例混合裝置？有什么作用？

      PHYM壓力式泡沫比例混合裝置，是一種置換式泡沫比例混合裝置。當壓力水通過比例混合器時，可使水與泡沫液按一定比例自動混合，并輸出泡沫混合液，供空氣泡沫產生器、空氣泡沫槍等發泡和噴射裝置產生空氣泡沫進行滅火。該裝置的特點在于儲罐內安裝了合成橡膠制成的隔膜（膠囊），將泡沫液與水隔開，適用于各種低倍數泡沫液，并且滅火或調試后，剩余的泡沫液可繼續使用。壓力式泡沫比例混合裝置適用于既需要小流量又需要大流量的泡沫滅火系統中，不必分區域使用比例混合器，簡化管路布置，減低成本，優化性能。

       PHYM壓力式比例混合裝置分為臥式罐和立式罐兩種類型。

圖為PHYM壓力式比例混合裝置 立式罐

       立式 PHYM壓力式比例混合裝置的結構和工作原理：

       立式壓力式泡沫比例混合裝置主要由泡沫儲罐、橡膠膠囊、壓力式比例混合器、安全閥、進水管路、出液管路、排水閥、排液閥、排氣閥等組成。當消防水泵壓力水源經供水管道進入比例混合器減壓孔板時，在孔板的前后會形成壓差。大部分壓力水經噴嘴向擴散管?chē)姵�，在噴嘴與擴散管之間形成低壓混合室。高壓處的小部分水經進水管路進入罐內，擠壓膠囊，將膠囊中的泡沫液從出液管管路壓出，進入比例混合器低壓混合室，與流經噴嘴的大部分水混合形成泡沫混合液，輸送給泡沫產生等噴射設備，產生空氣泡沫進行滅火。

立式 PHYM壓力式比例混合裝置的適用范圍：

       該裝置可與消防泵(或消防車)、泡沫產生及噴射設備組成固定式(或半固定式)泡沫滅火系統(見圖一)。廣泛用于撲滅甲(液化烴除外)、乙、丙類液體火災，具有安全可靠、滅火效率高等優點，是油庫、煉油廠、化工廠、油田、碼頭、油輪、飛機庫、機場及燃油鍋爐房等場所最普遍配置使用的消防設備。

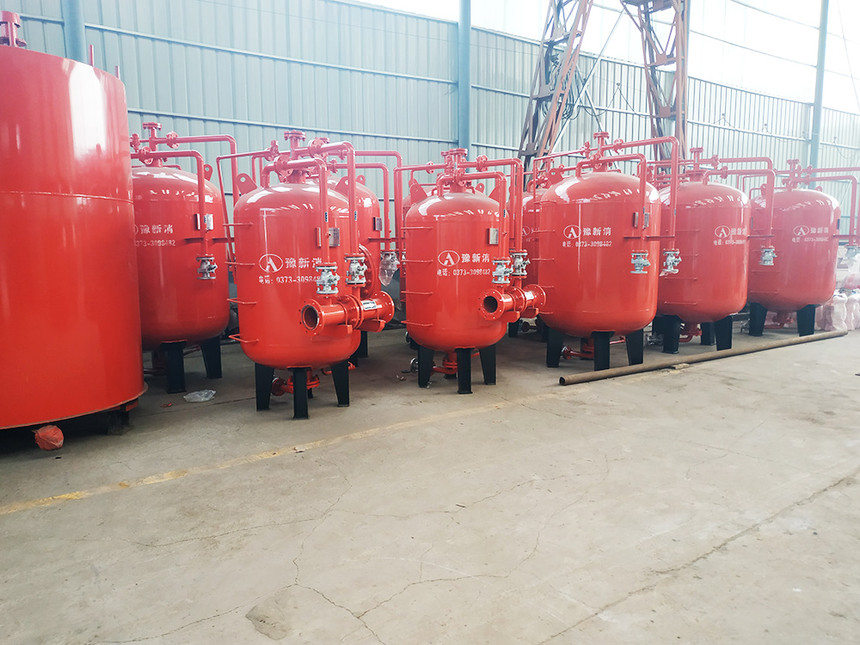

立式PHYM壓力式泡沫比例混合裝置實拍圖：
