伴熱電纜(伴熱帶)PDX配電箱
PDX配電箱是用于伴熱電纜電伴熱的標準配電箱，采用掛式活落地式箱體結構，電源電纜進口在箱體底部，防護等級IP54，內裝有主斷路器。分路漏電保護斷路器，也可根據特別需要，配報警裝置及溫控器。1、標準箱
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
PDX配電箱是用于伴熱電纜電伴熱的標準配電箱，采用掛式活落地式箱體結構，電源電纜進口在箱體底部，防護等級IP54，內裝有主斷路器。分路漏電保護斷路器，也可根據特別需要，配報警裝置及溫控器。

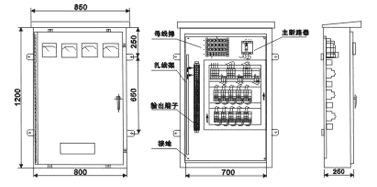

1、標準箱體布置
以上尺寸工參考，提供的配電箱附有電氣原理圖，箱體布置圖，端子排列及箱體實際尺寸。
產品規格
| 負載電壓 | 380V/220V | 伴熱電纜帶配電箱按照國標GB3797(1ECD439-1)進行生產，箱內所有元件按照國際電工委員會IEC898,IEC947-2，IEC1009標準制造，符合中國電工產品認證委員會CCEE安全認證要求，配電箱的安裝和測試在工廠進行，并通過功能性測試。 | |
| 使用溫度 | 0℃~40℃（不需要加熱器） -40℃~-1℃（需要加熱器） | ||
| 箱體 | 型號 | 尺寸（高*寬*深）mm | |
| 分?jǐn)嗦菲?~6路 分?jǐn)嗦菲?~12路 分?jǐn)嗦菲?8~30路 | JXF-6050/23 JXF-8060/25 JXF-10080/25 JXF-12080/25 | 600*500*230 800*600*250 1000*800*250 1200*800*250 | |
| 特殊箱體 | |||
| 主斷路器型號 | 中國：正泰DZ20型，CM1型 天津：梅蘭日蘭NC100H1型 日本：NF型TO型TG型 | ||
分?jǐn)嗦菲餍吞?/td> | 正泰DZ47LE 天津：梅蘭日蘭C45Nvigic45ELM，C65N | ||
| 分?jǐn)嗦菲黝~定電流規格 | 16A、20A、25A、32A、40A、63A | ||

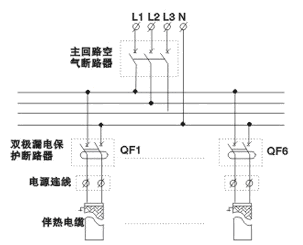

典型應用接線
產品選型
例：PDP-220/6/1(40)/1/250
說明：負載電壓240V，6個分?jǐn)嗦菲?6回路)額定電流40A，帶漏電保護(30mA),無報警裝置，主斷電路器250A，箱體噴塑。
*配電箱布置上的特殊要求請與公司聯系。
*對于危險區域需要用防爆配電箱請與公司聯系。
