Description
一、概述
我公司生產的系列儀表保溫保護箱(變送器柜)是吸收國內外同類產品的優點改進設備而成的。可廣泛用于電力、化工、冶金、石油、建材等行業，收到用戶和安裝單位的一致歡迎和好評。
二、詳細介紹
儀表保溫保護箱(變送器柜)框架采用冷軋鋼板彎制焊接而成，材料厚度≮2.5mm。保溫箱內采用2.5mm厚的阻燃、質輕、憎水性好，導熱系數小的離心法超細玻璃棉作為保溫層，內襯采用壓花鋁板。
儀表保溫保護箱(變送器柜)為采用垂直地面安裝的自撐式結構。有足夠的強度能承受一定機械的、電的和熱的應力。儀表保溫保護箱(變送器柜)采用傾斜式防雨頂蓋結構，門與箱體之間裝鑲密封條，密封條選用優良，裝鑲工藝良好，適用于戶外安裝使用。外表面無焊結、鉚釘或外側出現的螺栓頭，整個外表面應端正光滑。
儀表保溫保護箱(變送器柜)內配備Φ60無縫鋼管作為變送器的安裝支架，安裝支架上變送器在安裝時可上下、左右任意移動，以滿足現場變送器及導壓管施工安裝調節需要。變送器安裝管水平設置。
儀表保溫箱內采用電加熱方式，內設加熱、保溫和控溫系統，以控制和保證箱內溫度保持在設定（可調）的10℃±2℃范圍之內。加熱元件配有防護罩。
儀表保溫保護箱(變送器柜)內設有內照明、檢修插座和接地裝置。
儀表保溫保護箱(變送器柜)內、外表面均經酸洗、熱磷化然后靜電噴塑、高溫固化處理，且采用室外粉，涂層有良好的附著力。同一批儀表保溫保護箱的涂層沒有明顯的色差。外表面涂層要均勻、牢固、沒有氣泡、皺紋、擦傷、剝落、錘痕及修補刷痕等缺陷, 所用的金屬零件和緊固件均應采用鍍鋅處理。鍍層應牢固、無銹蝕、無脫皮及剝落等現象。各緊固處裝有防松裝置。
三、電氣參數
1.額定電壓：220V.AC；
2.額定電流：40A以下；
3.頻率：50HZ；
4.溫度可調范圍：5~20℃；
5.溫度波動范圍：±2℃。
四、規格型號

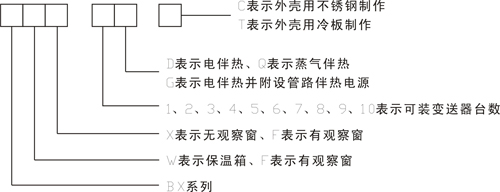

BX系列儀表保溫、保護箱，是用于就地安裝一次儀表或變送器的保溫、保護，是現場一次儀表或變送器安裝的一種重要方式。 我公司的各種系列儀表保溫、保護箱，是吸收國內外同類產品優點改進設計而成?？蓮V泛永遠電力、化工、冶金、石油等行業及其他自動化控制系統上，受到安裝單位及用戶的歡迎和好評。 二、型號規格：
示例：BWF—10G—T表示箱體尺寸為1500X600X2000（長X寬X高），有觀察窗，采用電伴熱的保溫箱，可安裝變送器10臺，且附設有管路伴熱電源。
五、技術數據
1、電源：～220V 50Hz
2、電熱熱器功率：保溫箱500～2500W 伴熱電纜450～2400路（長度15～80米）
3、溫度可調范圍：5～40℃
4、溫度波動范圍：±5℃
5、箱內溫度：≤85%
6、蒸汽熱度：≤200℃
7、蒸汽壓力≤1.6MPa
8、絕緣強度：環境溫度40±5℃，相對濕度≤85%，能承受交流1000V，50Hz正弦波歷1分鐘的耐壓試驗。
9、絕緣電阻：環境溫度≤40℃，相對濕度≤85%時導電部分與箱體間的絕緣電阻≥20MΩ。
10、適用環境溫度：-20～60℃
六、工作原理
BW系列保溫箱采用～220V電源，LD指示燈亮，表示保溫箱已接通電源。當合上MK，則NL接通，HD指示燈亮，表示加熱器NL工作，保溫箱內溫度深高。當箱內溫度達到設點（可調節）的上限值時，溫恐器TS動作，HD指示燈滅，NL停止工作。當箱內溫度低于設定（可調節）的下限值時，TS自動接通，則NL再次工作。如此周而復始，使保溫箱內的溫度始終保持在設定的范圍內。

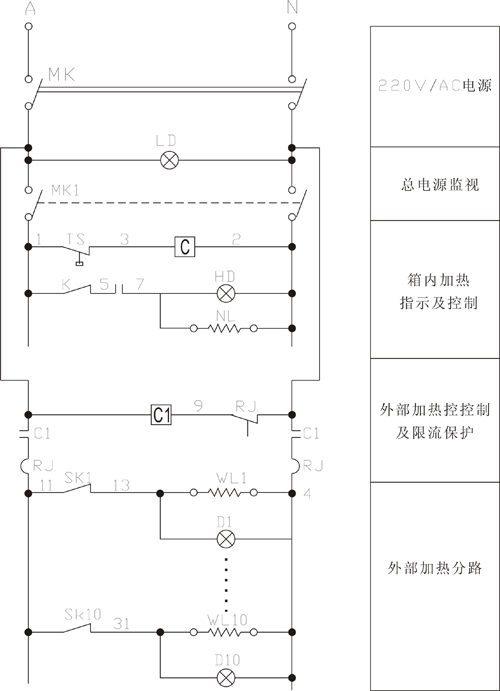

圖1 帶管路伴熱的保溫箱電氣原理圖
BW系列保溫箱可附設采用電加熱的管路伴熱電源。同時設有溫控裝置，使管路的溫度保持在設定（可調節）的范圍內。且每一回路裝有單級電源開關，以保證其中一個回路不工作或維修時不影響其余回路的工作。同時對該回路有個過載和短路保護作用。其工作原理與前述相同。（見圖1）
七、結構特點
1.箱體采用不銹鋼或冷軋鋼板彎制焊接而成，柜式結構。前開門帶觀察窗，有傾斜式防雨頂蓋，門與箱體之間采用防濺結構，能防雨防塵，適與室內外安裝。
2.箱內變送器安裝架由可移動的立柱與Φ50mm的安裝管組成，在安裝中可根據具體要求任意調節。
3.箱后側有拆卸的穿管板，供穿裝各種管線用。箱底用一定數量的塑料密封具電纜接頭。以供引入、接出電纜之用，除此之外，可定性設計。
4.保溫箱內壁敷設20mm厚的保溫層。箱內裝有加熱系統和溫控裝置。電加熱器功率由用戶自定。并可附設管路伴熱電源及溫控裝置。

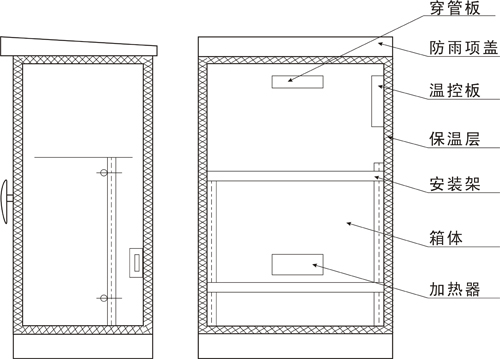

圖2 BWX-4G儀表保溫箱結構示意圖
5、保溫箱的加熱方式也采用蒸汽伴熱。箱內裝有散熱管，電磁閥及溫控裝置，以保證箱內溫度保持在設定的范圍內。（見圖3）
八、安裝使用
1.箱體應垂直安裝，用螺絲栓金固。用于室外安裝的應配安裝底架，底架為現場配制，也可根據用戶要求，由本廠提供。（底架高度為200～400mm，L40X40X4角鐵彎制而成）
2.保溫箱底面的保溫層可活動，在安裝緊固螺栓時，可將箱底活動部分保溫層取出，以便于安裝。安裝完畢后將其裝還原處。
3.電纜由箱底電纜接頭引至箱內接線端子排。（見圖4）
4.其他管線由后側穿管板處引入。該穿管板拆卸。
5.變送器安裝在箱內￠50mm的安裝管上。該安裝管及兩側立柱可移動，以便安裝時任意調整位置。

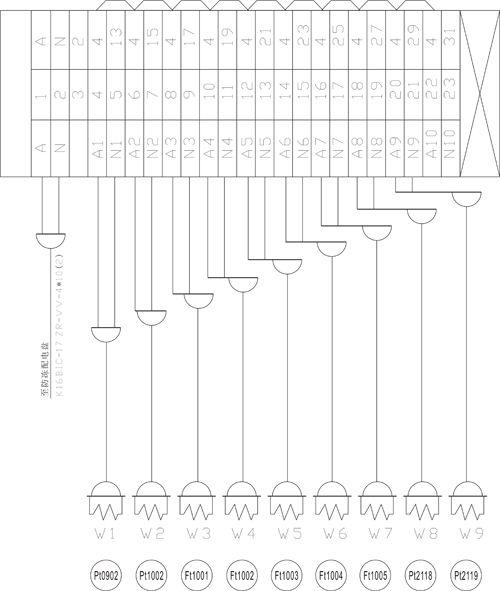

圖4 帶管路伴熱電源保溫箱端子排接線圖
九、訂貨須知
1、型號、規格、數量。
2、加熱器功率。（若無要求按常規配套）
3、蒸汽伴熱時，需提供蒸汽壓力及溫度參數。
4、是否要配安裝底架和管路伴熱自控裝置（即電子調節器），若無要求一般不配。
5、特殊情況或用途可根據用戶的要求，本長專門設計制造。

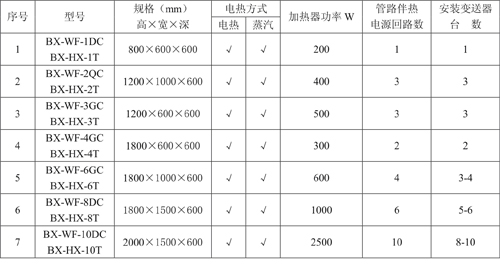

6、BX系列保溫箱型號、規格（用戶訂貨需指明型號、規格）:
7、如需訂購伴熱帶請查閱本公司提供的伴熱帶資料

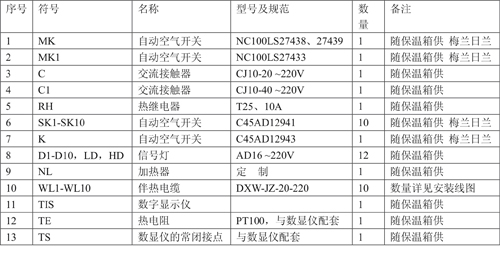

保溫箱電加熱部份主要設備表
