虹潤NHR-M31智能電壓/電流變送器
單通道、雙通道。直流電壓、電流輸入。模擬量、RS485、繼電器接點信號輸出。輸入-電源、輸出-電源磁隔離 輸入-輸出光電隔離。傳輸精度（20℃）：0.2%FS。模塊化設計，體積小，功耗低。全智能，數
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description

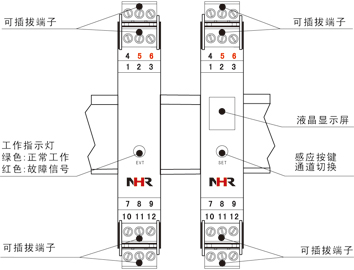

 |  單通道、雙通道。 直流電壓、電流輸入。 模擬量、RS485、繼電器接點信號輸出。 輸入-電源、輸出-電源磁隔離輸入-輸出光電隔離。 傳輸精度（20℃）：0.2%FS。 模塊化設計，體積小，功耗低。 全智能，數字化，可編程。 插拔式端子，便于安裝、維護。 標準的35mmDIN導軌卡式安裝。 |
概述
將直流電壓或電流信號經過隔離傳送，轉換成所需的信號給其它儀表?？梢耘c單元組合儀表及DCS、PLC等系統配套使用，給予現場儀表信號隔離、信號轉換、信號分配、信號處理等，從而提高工業生產過程自動控制系統的抗干擾能力，保證系統的 穩定性和可靠性。可帶液晶顯示，通過紅外輕觸按鍵切換顯示不同通道的參數，顯示實時測量值、理論輸出值、單位及通道號。

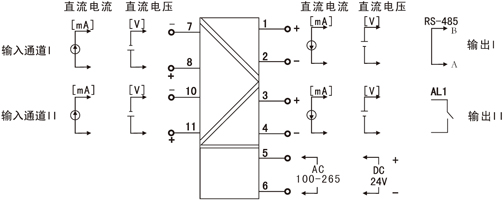

接線圖

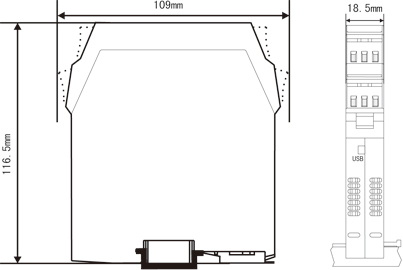

結構外型圖
|
技術參數
| 輸入 | |
| 輸入信號 | 直流電壓、電流(訂貨時確定或配置編程器自行編程) |
| 輸入阻抗 | 電流阻抗≤100Ω，電壓阻抗≥250KΩ |
| 最大輸入電流/電壓 | ≤30mA/≤10.5V |
| 輸出 | |
| 輸出信號 | 4-20mA，0-10mA，0-20mA，1-5V，0-5V,0-10V |
| 輸出負載 | 4-20mA、0-10mA、0-20mA 負載電阻RL≤500Ω； 1-5V，0-5V負載電阻RL≥250KΩ；0-10V負載電阻RL≥500KΩ (需要更高負載能力時，請在訂貨時說明) |
| 報警輸出 | 繼電器，容量：DC30V/2A，AC125V/0.6A |
| RS485通訊 | MODBUS-RTU協議，RS485傳輸距離≤1000米；信號傳輸率≤9.6kbps |
| 電源 | |
| 電源 | DC24V(±10%)，AC100-265V(50/60Hz) |
| 功耗 | DC24V 單路輸出功耗：≤1.7W，雙路輸出功耗：≤2.2W AC100-265V 單路輸出功耗：≤2.5W，雙路輸出功耗：≤3W |
| 其它參數 | |
| 絕緣電阻 (輸入/輸出/電源之間) | ≥100MΩ（500VDC時） |
| 絕緣強度 (輸入/輸出/電源之間) | 1500Vrms (1 min，無火花) |
| 工作溫度 | 0～50℃(無凝露、無結冰) |
| 相對濕度 | 25%～85%RH |
| 保存溫度 | -10～60℃(無凝露、無結冰) |
| 溫度漂移 | 0.0075%FS/℃ |
| 安裝方式 | 35mmDIN導軌安裝 |
| 安裝尺寸 | 18.5*109*116.5mm(寬*高*深) |
| 傳輸精度 | 0.2%FS |
| 響應時間 | 單路≤0.3S， 雙路≤0.5S |
| 重量 | 約140克 |
| 電磁兼容性 | 符合GB/T18268工業設備應用要求（IEC 61326-1） |
| 適用現場設備 | 直流電壓/電流源 |
儀表選型
| 7 | 8 | 9 | 10 | 11 | 12 | ||||||||||||
| M3 系列智能電壓/電流變送器 NHR-M31 | - | □ | - | □ | / | □ | - | □ | / | □ | - | □ | |||||
| 位 | 規格 | 注釋 | | | | | | | | | | ↓ □ |
| | | | | | | | ↓ □ | | | | | | | | | | | | | | | | | | | | ↓ □ |
| | | | | | | | | | | | | | | | | | | | ↓ □ | | | | | | | | | | | | | | | | | | | | | | | | | | | | ↓ A D | |||||||
| 7 | <顯示方式> | ||||||||||||||||
| 無顯示 | |||||||||||||||||
| 液晶顯示 | |||||||||||||||||
| 8/9 | <輸入> | ||||||||||||||||
| 通道I/通道II(從列表中選擇代碼) | |||||||||||||||||
| 代碼 | 類型 | 代碼 | 類型 | ||||||||||||||
| 25 | 0-20mA | 31 | 0-10V(不可切換) | ||||||||||||||
| 26 | 0-10mA | 32 | 0-10mA開方 | ||||||||||||||
| 27 | 4-20mA | 33 | 4-20mA開方 | ||||||||||||||
| 28 | 0-5V | 34 | 0-5V開方 | ||||||||||||||
| 29 | 1-5V | 35 | 1-5V開方 | ||||||||||||||
| 30 | -5-5V | X | 通道II無輸入時選擇 | ||||||||||||||
| 10/11 | <輸出> | ||||||||||||||||
| 輸出I/輸出II(從列表中選擇代碼) | |||||||||||||||||
| 代碼 | 類型 | 代碼 | 類型 | ||||||||||||||
| X | 無輸出 | 4 | 0-20mA | ||||||||||||||
| 0 | 4-20mA | 5 | 0-10V(不可切換) | ||||||||||||||
| 1 | 1-5V | K1 | 繼電器接點(僅限于輸出II) | ||||||||||||||
| 2 | 0-10mA | D1 | RS485通迅(僅限于輸出I) | ||||||||||||||
| 3 | 0-5V | (Modbus RTU) | |||||||||||||||
| 12 | <電源> | ||||||||||||||||
| AC100-265V，50/60Hz | |||||||||||||||||
| DC24V （±10%） | |||||||||||||||||
型號舉例：NHR-M31-Y-27/X-0/0-A
三端子電流變送器帶液晶顯示，第一路輸入信號為4-20mA，第二路無輸入信號，雙路輸出信號為4-20mA，供電電源為AC100-265V。
備注：特殊功能可訂制。
