虹潤NHR-W21系列無源信號隔離器
單通道、雙通道、三通道、四通道。直流電流輸入。直流電流/電壓輸出。輸入/輸出磁隔離。傳輸精度(20℃)：0.15%FS。響應時間短，厚度薄，功耗低。插拔式端子，便于安裝、維護。標準的35mmDIN導
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
 |  單通道、雙通道、三通道、四通道。 直流電流輸入。 直流電流/電壓輸出。 輸入/輸出磁隔離。 傳輸精度(20℃)：0.15%FS。 響應時間短，厚度薄，功耗低。 插拔式端子，便于安裝、維護。 標準的35mmDIN導軌卡式安裝。 |
概述
無源信號隔離器無需外供電源，從輸入信號上獲取少許能量，實現信號隔離?？梢耘c各種工業傳感器、現場儀表配合，取回參數信號，隔離變送傳輸，滿足用戶本地監視遠程數據的需求。本產品品種分為一進一出、兩進兩出、三進三出、四進四出，且輸入、輸出磁隔離。

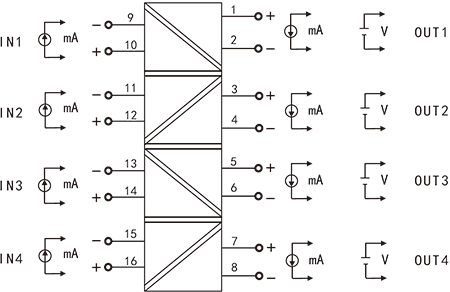

接線圖

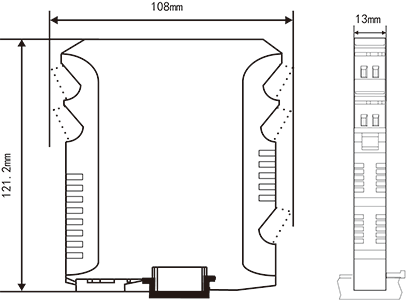

結構外型圖
|
技術參數
| 輸入 | |
| 輸入信號 | 0-20mA，4-20mA |
| 電壓降 | 2.5V（I=20mA） |
| 響應電流 | < 50uA |
| 最大輸入/過載輸入 | 50mA /100mA |
| 最大輸入電壓/過載輸入電壓 | 30V / 30V |
| 極限電壓輸入 | 33V |
| 輸出 | |
| 輸出信號 | 0-20mA，4-20mA，0-5V，1-5V |
| 電壓降 | 2.5V（I=20mA） |
| 最大輸出 | 35mA |
| 紋波 | 10mVp-p |
| 其它參數 | |
| 傳辦理精度(20℃) | 0.15%FS |
| 附加誤差 | 0.02%*PV /100Ω（注：PV為測量量程值） |
| 溫度系數（負載100Ω） | ≤（0.02%*PV）/K/100Ω（注：PV為測量量程值） |
| 截止頻率 | <30Hz |
| 階躍響應(10%-90%) | ≤2ms |
| 耐壓測試 | 輸入、輸出：2000V AC 1min |
| 工作溫度范圍 | -10℃ ~ 70℃ |
| 安裝方式 | 35mmDIN導軌安裝 |
| 安裝尺寸 | 13*108*121.2mm(寬*高*深) |
| 重量 | 約130克 |
| 電磁兼容性 | 符合GB/T18268工業設備應用要求（IEC 61326-1） |
| 適用現場設備 | 直流電流源 |

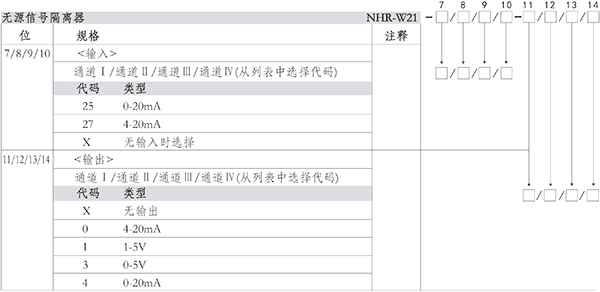

儀表選型
|
備注： 無源信號隔離器可選擇一進一出、二進二出、三進三出、四進四出。 |
