Description
| 概述 |
NHR-7100/7100R系列液晶漢顯控制儀/無紙記錄儀是一種智能化的多功能二次儀表，適用于對各種過程參量進行監測、控制、記錄與遠傳。 4路萬能信號輸入,可輸入直流電流、直流電壓、毫伏、熱電阻、熱電偶等信號；0.2級測量精度。具有模擬量變送輸出與繼電器接點輸出可選。支持RS485、RS232串行接口，采用標準MODBUS
RTU通訊協議。支持RS232C打印功能，具有手動打印、定時打印功能。帶DC24V饋電輸出，為現場變送器配電。帶USB數據轉存功能和SD卡擴展功能。輸入、輸出、電源、通訊相互之間采用光電隔離技術。 |
 儀表面板 |
| 160*80mm(A型)80*160mm(B型)96*96mm(C型)①顯示面板②USB、SD接口③確認鍵顯示通道切換鍵時標切換鍵④光標右移鍵⑤光標左移鍵⑥光標上移鍵⑦光標下移鍵 |
| 簡易畫面指示 |

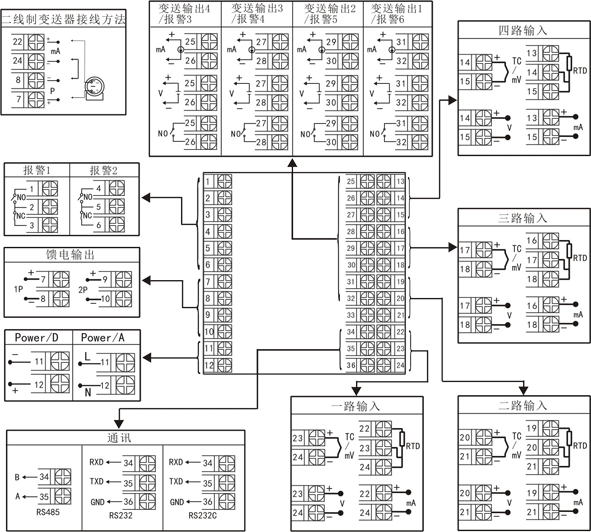

| 接線圖 |
 |
| 注1：接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。如RS485和RS232在同一組接線端子上，只能選擇一種。注2：橫豎式儀表后蓋接線端子的方向不一樣，見示意圖1。 |
| 儀表選型 |
| NHR-71 □-□-□-□-□ 液晶漢顯控制儀 ① ② ③ ④ ⑤ NHR-71 □R-□-□-□-□ 無紙記錄儀 ① ② ③ ④ ⑤ |
| ①輸入通道 | ②規格尺寸 | ||
| 代碼 | 輸入通道 | 代碼 | 寬*高*深 |
01 | 1路輸入 2路輸入 3路輸入 4路輸入 | A B C | 160*80*110mm（橫式） 80*160*110mm（豎式） 96*96*110mm（方式） |
| ③報警輸出（備注1） | ④供電電源 | ||
| 代碼 | 報警通道（繼電器接點輸出） | 代碼 | 電壓范圍 |
| X 1 2 3 4 5 6 | 無輸出 1限報警 2限報警 3限報警 4限報警 5限報警 6限報警 | A | AC/DC 100～240V(AC/50-60Hz) DC 20～29V |
| ⑤附加功能(以下功能可全選，用“/”隔開，不選功能可省略) | |||
| 變送輸出(備注1) | 通訊輸出 | ||
| 代碼 | 輸出通道 | 代碼 | 通訊接口(通訊協議) |
| 1 2 3 4 | 1路變送輸出 2路變送輸出 3路變送輸出 4路變送輸出 | D1 D2 D3 | RS-485通訊接口（Modbus RTU） RS232通訊接口（Modbus RTU） RS232C打印接口 |
| 饋電輸出 | |||
| 代碼 | 饋電輸出（輸出電壓) | ||
| 1P 2P | 1路饋電輸出 2路饋電輸出 如“2P（12/24）”表示第一路12V,第二路24V饋電輸出。 | ||
| 適用于帶記錄的儀表 | |||
| USB轉存功能 | 擴展功能 | ||
| 代碼 | 轉存功能 | 代碼 | 擴展功能 |
| U | USB卡轉存（配1GB U盤） | SD | SD卡擴展（容量8GB） |
| 備注： 1、變送輸出與報警輸出可組合，變送輸出+報警輸出≤6 2、儀表型號舉例： 例1：NHR-7101-A-2-A-1/D1(4～20mA輸入，4～20mA輸出) 含義：?jiǎn)温芬壕h顯控制儀，160*80*110mm的規格尺寸，2限報警輸出，AC100～240V供電，1路變送輸出，RS485通訊。 例2：NHR-7104R-B-X-A-4/1P/U(4路4～20mA輸入，4路4～20mA輸出) 含義：四路輸入無紙記錄儀，80*160*110mm的規格尺寸，無報警輸出，AC100～240V供電，4路變送輸出，1路饋電輸出，USB轉存功能。 |
 輸入信號類型(訂貨時請?jiān)谶x型后備注信號類型) |
| 信號類型 | 量程范圍 | 信號類型 | 量程范圍 |
| B S K E T J R N F2 Wre3-25 Wre5-26 Cu50 Cu53 Cu100 Pt100 BA1 | 400～1800℃ -50～1600℃ -100～1300℃ -100～1000℃ -100.0～400.0℃ -100～1200℃ -50～1600℃ -100～1300℃ 700～2000℃ 0～2300℃ 0～2300℃ -50.0～150.0℃ -50.0～150.0℃ -50.0～150.0℃ -200.0～650.0℃ -200.0～600.0℃ | BA2 0～400Ω 0～350Ω 30～350Ω 0～20mV 0～100mV 0～20mA 0～10mA 4～20mA 0～5V 1～5V 0～10V 0～10mA開方 4～20mA開方 0～5V開方 1～5V開方 | -200.0～600.0℃ -9999～99999 特殊定制 特殊定制 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 特殊定制 -9999～99999 -9999～99999 -9999～99999 -9999～99999 |
輸出信號類型(訂貨時請?jiān)谶x型后備注信號類型)
| 信號類型 | 4-20mA | 1-5V | 0-10mA | 0-5V | 0-20mA | 0-10V(特殊定制) |
| 負載電阻RL | RL≤600Ω | RL≥250KΩ | RL≤1.2KΩ | RL≥250KΩ | RL≤600Ω | RL≥4KΩ |
