Description
| 概述 |
NHR-7620/7620R系列液晶液晶<=>容積顯示控制儀/記錄儀可對工業現場各類規則、不規則罐體的液位進行采集、顯示并轉換成對應罐體的容積，適用于對各種過程參量進行監測、控制、采集等。 |
 儀表面板 |
| 160*80mm(A型)80*160mm(B型)96*96mm(C型)①顯示面板②USB、SD接口③確認鍵顯示通道切換鍵時標切換④光標右移鍵⑤光標左移鍵⑥光標上移鍵⑦光標下移鍵 |
| 簡易畫面指示 |

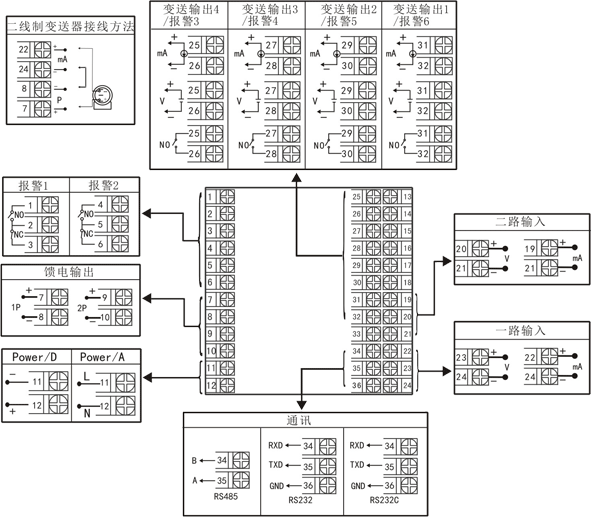

| 接線圖 |
|
| 注1：接線圖中在同一組端子標有不同功能的,只能選擇其中一種功能。如RS485和RS232在同一組接線端子上，只能選擇一種。注2：橫豎式儀表后蓋接線端子的方向不一樣，見示意圖1。 |
| 儀表選型 |
| NHR-762
□-□-□-□-□ 液位<=>容積顯示控制儀 ① ② ③ ④ ⑤ NHR-762 □R-□-□-□-□ 液位<=>容積顯示記錄儀 ① ② ③ ④ ⑤ |
兩路直流電流、電壓信號輸入；0.2級測量精度。
| ①輸入通道 | ③報警輸出（備注1） | ||
| 代碼 | 輸入通道 | 代碼 | 報警通道(繼電器接點輸出) |
| 1 2 | 1路輸入 2路輸入 | X 1 2 3 4 5 6 | 無輸出 1限報警 2限報警 3限報警 4限報警 5限報警 6限報警 |
| ②規格尺寸 | |||
| 代碼 | 寬*高*深 | ||
| A B C | 160*80*110mm（橫式） 80*160*110mm（豎式） 96*96*110mm（方式） | ||
| ④供電電源 | |||
| 代碼 | 電壓范圍 | ||
| A D | AC/DC 100～240V(AC/50-60Hz) DC 20～29V | ||
| ⑤附加功能(以下功能可全選，用“/”隔開，不選功能可省略) | |||
| 變送輸出(備注1) | 通訊輸出 | ||
| 代碼 | 輸出通道 | 代碼 | 通訊接口(通訊協議) |
| 1 2 3 4 | 1路變送輸出 2路變送輸出 3路變送輸出 4路變送輸出 | D1 D2 D3 | RS-485通訊接口（Modbus RTU） RS232通訊接口（Modbus RTU） RS232C打印接口 |
| 饋電輸出 | |||
| 代碼 | 饋電輸出（輸出電壓) | ||
| 1P 2P | 1路饋電輸出 2路饋電輸出 如“2P（12/24）”表示第一路12V，第二路24V饋電輸出。 | ||
| 適用于帶記錄的儀表 | |||
| USB轉存功能 | 擴展功能 | ||
| 代碼 | 轉存功能 | 代碼 | 擴展功能 |
| U | USB卡轉存（配1GB U盤） | SD | SD卡擴展（容量8GB） |
備注：
1、變送輸出與報警輸出可組合，變送輸出+報警輸出≤6。
2、儀表型號舉例：
例1：NHR-7621-A-X-A-1/D1(4～20mA輸入，4～20mA輸出)。
含義：液位<=>容積顯示控制儀，160*80*110mm的規格尺寸，無報警輸出，AC100～240V供電，1路變送輸出，RS485通訊。
例2：NHR-7622R-C-2-A-2/2P/U(兩路4～20mA輸入，兩路4～20mA輸出)。
含義：液位<=>容積顯示控制記錄儀，96*96*110mm的規格尺寸，2限報警輸出，AC100～240V供電，2路變送輸出，2路饋電輸出，USB轉存功能。
輸入信號類型(訂貨時請?jiān)谶x型后備注信號類型)
| 信號類型 | 0-20mA | 0-10mA | 4-20mA | 0-5V | 1-5V |
| 負載電阻RL | 全量程 | 全量程 | 全量程 | 全量程 | 全量程 |
| 信號類型 | 0-10V(特殊定制) | 0-10mA開方 | 4-20mA開方 | 0-5V開方 | 1-5V開方 |
| 負載電阻RL | 全量程 | 全量程 | 全量程 | 全量程 | 全量程 |
輸出信號類型(訂貨時請?jiān)谶x型后備注信號類型)
| 信號類型 | 4-20mA | 1-5V | 0-10mA | 0-5V | 0-20mA | 0-10V(特殊定制) |
| 負載電阻RL | RL≤600Ω | RL≥250KΩ | RL≤1.2KΩ | RL≥250KΩ | RL≤600Ω | RL≥4KΩ |
