虹潤NHR-3300系列三相綜合電量表
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
概述
NHR-3300系列三相綜合電量表為新一代可編程智能儀表，它采用大規模集成電路和高亮度長壽命的LED顯示器，應用數字采樣技術，對三相電氣線路中的相電壓、線電壓、相電流、線電流、有功功率、無功功率、視在功率、頻率、功率因數、有功電能、無功電能及四象限電能等進行實時測量顯示與控制，并通過RS485接口或模擬量變送輸出接口對被測量電量數據進行遠傳。產品提供不分相序的接法，使用戶在錯相的情況下也能得到正確的測量數據；它廣泛應用于分布式電力監控系統、變電站綜合自動化系統、無人值守變電站、低壓智能配電系統、智能型開關柜/配電盤、智能箱變及樓宇自動化系統的數據采集。產品設計遵循電力儀表國標和行標GB/T22264-2008《安裝式數字電測量儀表》、JB/T10736-2007《低壓電動機保護器》、GB/T15576-2008《低壓成套無功補償裝置》、GB/T22387-2008《剩余電流動作繼電器》等標準。
三屏五位LED數碼顯示
可直接采集三相交流電壓、三相交流電流信號，可測量三相有功功率、三相無功功率、三相視在功率、三相功率因數、三相工頻周波、三相諧波及各種電能
具有模擬量輸出、通訊輸出和累積電能脈沖輸出功能可選
具有上下限報警功能，帶LED報警燈指示
支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議
測量參數
| 測量參數 | 測量范圍 | 測量誤差 | 分辨力 | 過載 |
| 電壓 | 0.0～500.0V/AC | ±(0.4%讀數+0.1%量程) | 0.1V | 持續120%；瞬時2倍/30S |
| 電流 | 0.03～5A/AC | ±(0.4%讀數+0.1%量程) | 0.001A | 持續120%；瞬時2倍/30S |
| 有功功率 | U*I*COSΦ | PF=1.0； ±(0.4%讀數+0.1%量程) | 0.1W | |
| 有功電能 | 42949.67 MWh | 0.1KWh | ||
| 無功功率 | U*I*SINΦ | PF=0.0； ±(0.8%讀數+0.1%量程) | 0.1Var | |
| 無功電能 | 42949.67 MVarh | 0.1KVarh | ||
| 視在功率 | U*I | ±(0.4%讀數+0.1%量程) | 0.1VA | |
| 視在電能 | 42949.67 MVAh | 0.1KVAh | ||
| 功率因數 | 0.000～1.000 | ±0.02 | 0.001 | |
| 工頻周波 | 45～65 Hz (50～500V) | ±0.05Hz | 0.01Hz |
技術參數
| 輸入 | |
| 輸入信號 | 交流0～500V輸入，500V以上由電壓互感器轉換為滿量程為100V的電壓輸入 |
| 交流0～5A輸入，5A以上由電流互感器轉換為滿量程為5A的電流輸入 | |
| 輸出 | |
| 輸出信號 | 4-20mA，0-10mA，0-20mA，1-5V，0-5V |
| 輸出負載 | 電流型≤500Ω，電壓型≥250KΩ |
| 報警輸出 | 繼電器，容量：AC220V/2A，DC24V/2A |
| 通訊 | MODBUS-RTU協議，RS485傳輸距離≤1000米；RS232傳輸距離≤10米；信號傳率≤9.6kbps |
| 累積脈沖 | 輸出為OC門集電極開路，電壓VCC≤48V，電流Iz≤50mA |
| 電源 | |
| 電源 | DC20-29V，AC/DC100-240V 50/60Hz |
| 功耗 | ≤5W |
| 其它參數 | |
| 絕緣電阻 (輸入/輸出/電源之間) | ≥100MΩ（500VDC時） |
| 絕緣強度 (輸入/輸出/電源之間) | 1500Vrms（1 min，無火花） |
| 工作溫度 | 0～50℃（無凝露、無結冰） |
| 相對濕度 | 25%～85%RH |
| 保存溫度 | -10～60℃（無凝露、無結冰） |

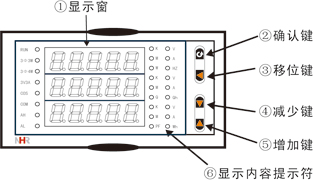

儀表面板
 |  |
| (A型) 外形尺寸：160*80*142mm 開孔尺寸：152*76mm 安裝深度：130mm | (C型) 外形尺寸：96*96*142mm 開孔尺寸：92*92mm 安裝深度：130mm |

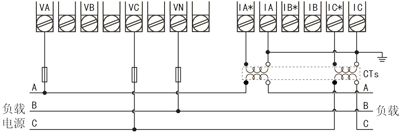

儀表接線圖

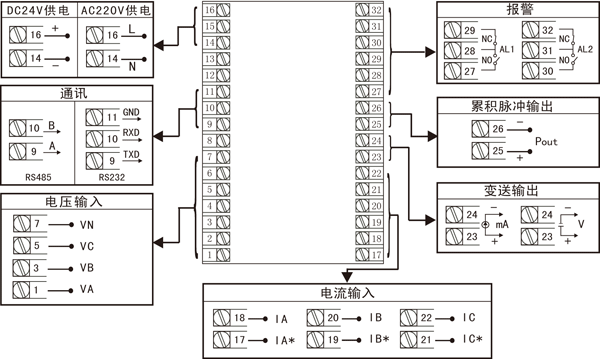

儀表總接線圖

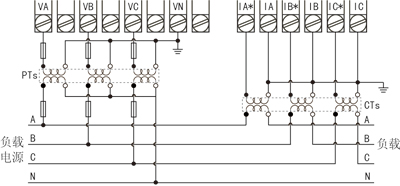

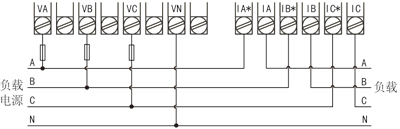

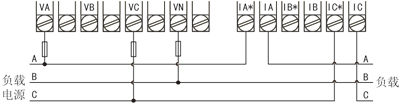

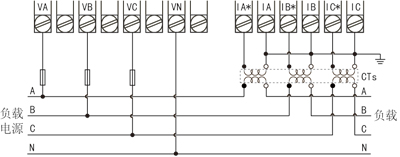

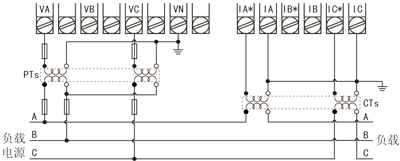

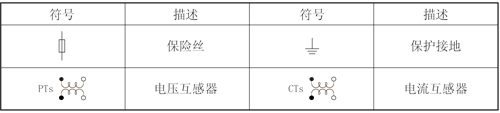

1-2、三相三線系統，采用2PT，2CT方式的接線圖（適用于3P3L） 1-3、三相三線系統，采用無PT，2CT方式的接線圖（適用于3P3L） 2-1、三相四線系統，采用無PT，無CT方式的接線圖（適用于3P4L） 2-2、三相四線系統，采用3PT，3CT方式的接線圖（適用于3P4L） 2-3、三相四線系統，采用無PT，3CT方式的接線圖（適用于3P4L） 符號描述 |
|
儀表選型
NHR-3300□-□-□/□/□/□-□
① ② ③ ④ ⑤ ⑥ ⑦
| ①規格尺寸 | ②輸入類型 | ||
| 代碼 | 寬*高*深 | 代碼 | 測量類型 |
| A C | 160*80*142mm 96*96*142mm | I V W Ep E3P War Eq VA Es COS Hz Har 55 | 三相交流電流(0.03-5.00A) 三相交流電壓(0.0-500.0V) 三相有功功率 三相有功電能 三相有功平衡功率(不可切換) 三相無功功率 三相無功電能 三相視在功率 三相視在電能 三相功率因數 三相工頻周波 三相諧波 全切換 |
| ③輸出類型 | |||
| 代碼 | 輸出類型(負載電阻RL) | ||
| X 0 1 2 3 4 8 | 無輸出 4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤500Ω) 特殊規格 | ||
| ④報警輸出 | ⑤通訊輸出 | ||
| 代碼 | 報警路數 | 代碼 | 通訊接口(通訊協議) |
| X 2 | 無輸出 2限報警 | X D1 D2 | 無輸出 RS485通訊(Modbus RTU) RS232通訊(Modbus RTU) |
| ⑥累積脈沖輸出 | ⑥供電電源 | ||
| 代碼 | 累積脈沖輸出 | 代碼 | 電壓范圍 |
| X PO | 無輸出 累積脈沖輸出 | A D | AC100～240V （50/60Hz） DC20～29V |
備注：
型號時必須完整，沒有選到的功能項不能省略，必須用“X”補上；電流輸出與電壓輸出之間是不可切換的，需通過更改硬件完成，訂貨時請注明清楚。
型號舉例：NHR-3300C-Ep-0/2/D1/X-A
