NHR-3500系列液晶綜合電量集中顯示儀
概述 NHR-3500系列液晶綜合電量集中顯示儀是一款用于中低壓系統智能化裝置，集數據采集和控制功能于一身，具有電力參數測量及電能計量為一體。它采用大規模集成電路和高亮度長壽命的LED顯示器并支持
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
概述
NHR-3500系列液晶綜合電量集中顯示儀是一款用于中低壓系統智能化裝置，集數據采集和控制功能于一身，具有電力參數測量及電能計量為一體。它采用大規模集成電路和高亮度長壽命的LED顯示器并支持RS485接口MODBUS通訊協議或多種協議。廣泛用于中、低壓變配電自動化系統, 工業自動化系統、智能型開關柜、樓宇自動化系統、負控系統、能源管理系統、工廠電量考核管理等。產品設計遵循電力儀表國標和行標GB/T22264-2008《安裝式數字電測量儀表》、JB/T10736-2007《低壓電動機保護器》、GB/T15576-2008《低壓成套無功補償裝置》、GB/T22387-2008《剩余電流動作繼電器》等標準。
黑底白字的段碼液晶顯示。
可直接采集三相交流電壓、三相交流電流信號，可測量三相有功功率、三相無功功率、三相視在功率、三相功率因數、三相工頻周波、三相諧波及各種電能。
具有模擬量輸出、通訊輸出和累積電能脈沖輸出功能可選。
具有上下限報警功能，帶報警提示符號。
支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
主要功能參數
| 測量參數 | 測量范圍 | 測量誤差 | 分辨力 | 過載 |
| 電壓 | 0.0～500.0V/AC | ±(0.4%讀數+0.1%量程) | 0.1V | 持續120%；瞬時2倍/30S |
| 電流 | 0.03～5A/AC | ±(0.4%讀數+0.1%量程) | 0.001A | 持續120%；瞬時2倍/30S |
| 有功功率 | U*I*COSΦ | PF=1.0； ±(0.4%讀數+0.1%量程) | 0.1W | |
| 有功電能 | 9999999.99 KWh | 0.1Wh | ||
| 無功功率 | U*I*SINΦ | PF=0.0； ±(0.8%讀數+0.1%量程) | 0.1Var | |
| 無功電能 | 9999999.99 KVarh | 0.1Varh | ||
| 視在功率 | U*I | ±(0.4%讀數+0.1%量程) | 0.1VA | |
| 視在電能 | 9999999.99 KVAh | 0.1VAh | ||
| 功率因數 | 0.000～1.000 | ±0.02 | 0.001 | |
| 工頻周波 | 45～65 Hz(50～500V) | ±0.05Hz | 0.01Hz | |
| 諧波 | 2～31次 |

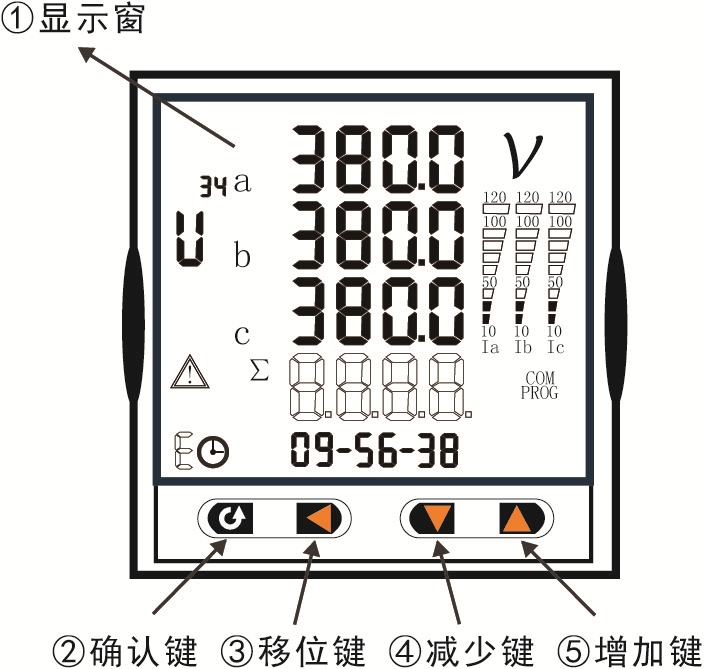

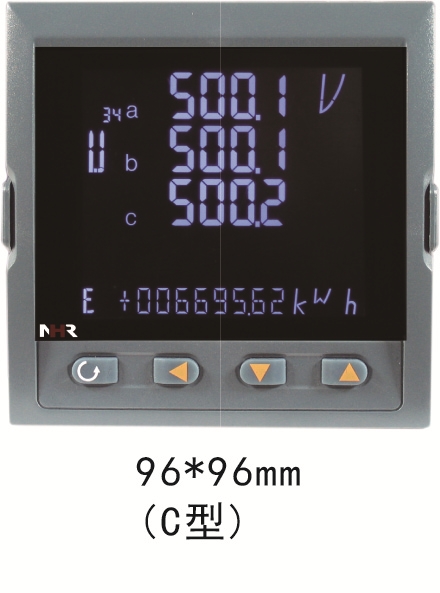

儀表面板
  |

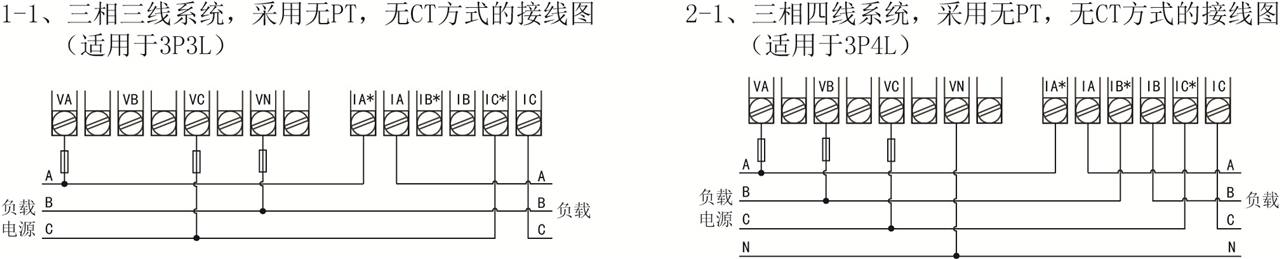

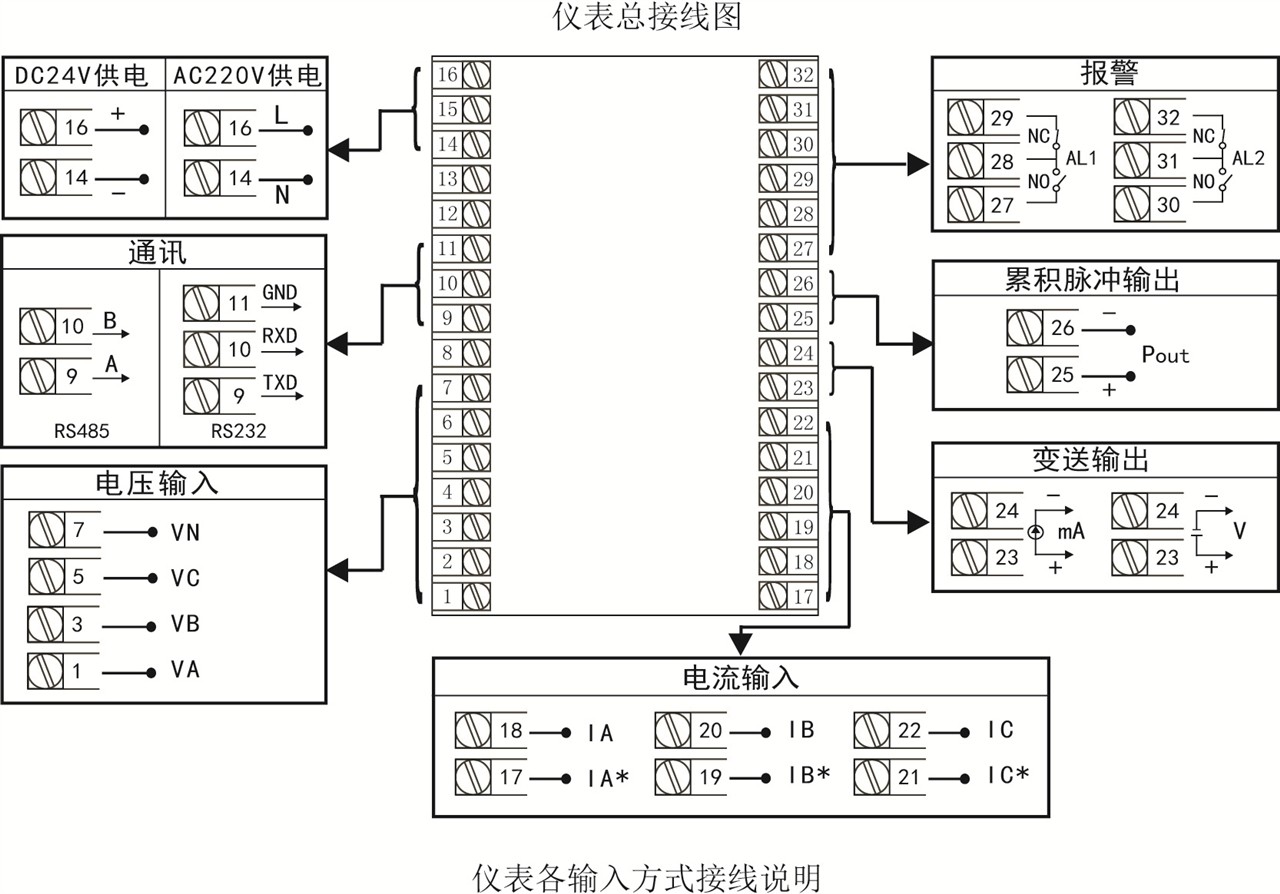

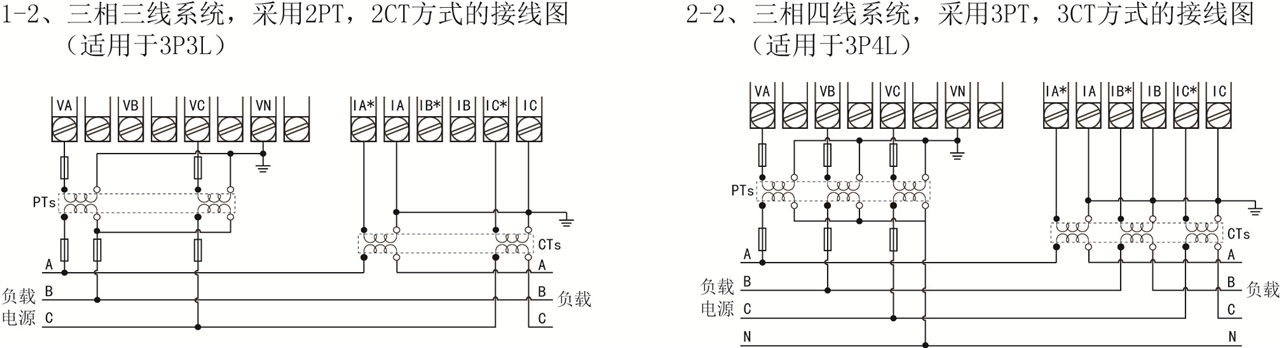

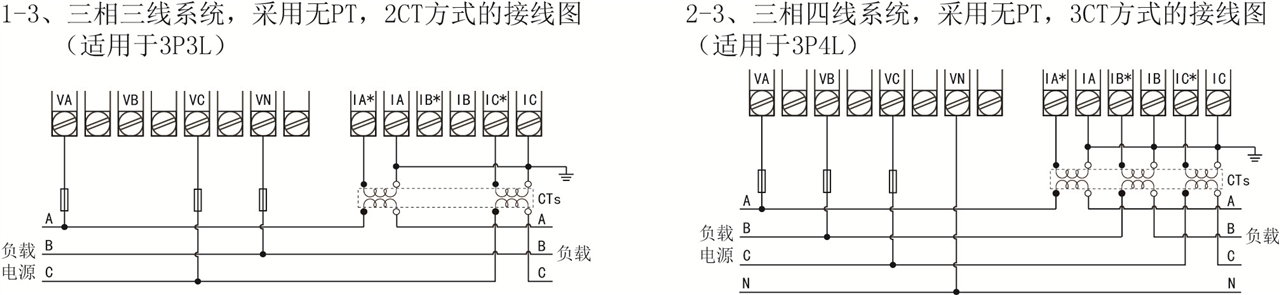

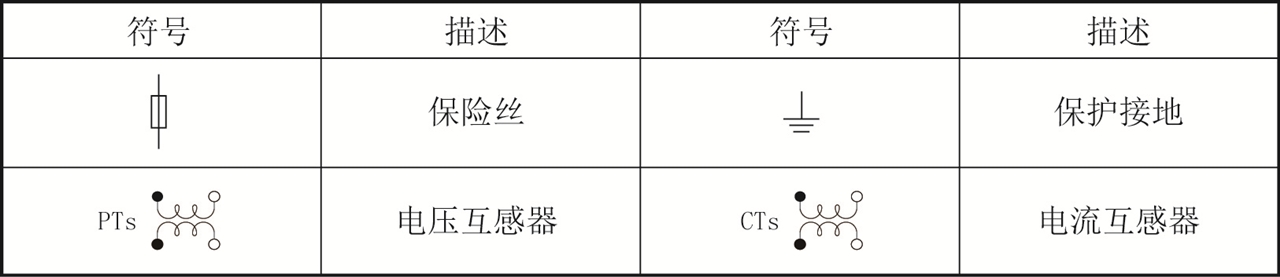

儀表接線圖
 |
 |
 |
 |
 |
儀表選型
| ①規格尺寸 | ②輸入類型 | ③輸出類型 | ④報警輸出 | ||||
| 代碼 | 寬*高*深 | 代碼 | 測量類型 | 代碼 | 輸出類型(負載電阻RL) | 代碼 | 報警限數 |
| C | 96*96*130mm | Z | 綜合電量集中顯示 | X 0 1 2 3 4 8 | 無輸出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 特殊規格 | X 2 | 無輸出 2限報警 |
| ⑤通訊輸出 | ⑥累積脈沖輸出 | ⑦供電電源 | |||||
| 代碼 | 通訊接口 | 代碼 | 累積脈沖輸出 | 代碼 | 供電范圍 | ||
| X D1 D2 | 無輸出 RS485通訊(Modbus) RS232通訊(Modbus) | X PO | 無輸出 累積脈沖輸出 （適用于電能累積） | A D | AC100～240V DC20～29V | ||
型號舉例：NHR-3500C-Z-0/2/D1/X-A
